在開放式交換器上打造的完整 leaf-spine 資料中心 fabric。
IP Infusion delivers a complete EVPN-VXLAN leaf-spine data center fabric: 400G and 800G switches running OcNOS-DC, pre-loaded and supported under one contract. You add capacity by adding switches, a server keeps the same gateway on any leaf, and every tenant stays isolated, with a distributed anycast gateway, EVPN multihoming, a BGP underlay, and multi-tenant VRF isolation on open hardware.
單一驗證交換器、軟體與支援合約。
IP Infusion 共同驗證交換器與 OcNOS-DC，並在同一份合約下提供支援，因此您設計的 fabric 就是實際交付的 fabric。以下每一項說明都對應到硬體清單中的已驗證平台，以及功能對照表中的受支援功能。
18 validated data center platforms
每個 leaf、spine 與 border 交換器都是 lab-qualified per platform with OcNOS-DC pre-loaded, from 100G access leaves to 800G Tomahawk 5 spines.
可於功能矩陣中查證
EVPN-VXLAN、anycast 閘道、多歸屬、BGP-unnumbered underlay，以及多租戶 VNI，各自皆 mapped to the platforms that support them.
交換器、軟體與 RMA 一併涵蓋
由單一團隊負責 software, switch, and RMA, and you still refresh the hardware and OcNOS-DC on independent cycles.
fabric 如何建構，以及每一層帶來的價值。
伺服器連接至 leaf，leaf 連接至每一個 spine，邊界層則連通 WAN 與第二站點。這些層級之間的工作分工，讓您能為單一層級增加容量而不影響其他層級，也讓伺服器無論部署在何處都能維持相同的閘道。
將游標移至各節點以檢視角色與平台詳情。
同一份 OcNOS-DC 映像檔執行每一層，因此您可依角色進行規格配置與授權，並在整個 fabric 上維運單一軟體基準。
Leaf：每個機櫃的入口
leaf 終結 VXLAN 並承載 distributed anycast gateway, so a server sees the same gateway IP and MAC on any leaf. Move or add a workload and it keeps its default route with no re-addressing.
您可在 Trident 4 400G 交換器上藉由增添 leaf 來擴增伺服器容量。
Spine：供整個 fabric 使用的頻寬
spine 承載 BGP-unnumbered 底層網路, reflects EVPN routes, and spreads traffic with overlay ECMP. It holds no tunnel endpoints, so adding a spine adds bandwidth to the whole fabric.
您可藉由增添 spine 來橫向擴充，且無需為 leaf 重新佈線。
border leaf：fabric 的受控出口
邊界 leaf 執行 EVPN Layer 3 閘道 and advertises each tenant's IP prefixes outward, VRF by VRF. It is your one controlled handoff to the WAN and to the second site.
這裡也是兩個 fabric 為相干互連而縫合之處。
Underlay：即插即對接佈線
每條 leaf-spine 鏈路都運行 BGP-unnumbered with extended next-hop encoding, so a link peers with no per-interface IP to assign or track. Cabling a new link is plug-and-peer.
這正是 fabric 能快速佈線、快速擴充的原因。
交換器如何建構 fabric。
Fabric 透過增加交換器來擴充，而非重新設計架構，而讓這一切得以運作的正是 EVPN-VXLAN。VXLAN 在 IP 底層網路上於 leaf 之間以隧道傳輸租戶流量，而 EVPN 通告每一個 MAC、主機與 prefix 所在的位置, so the switch forwards from a learned control plane instead of flooding to find a host.
EVPN 通告 MAC、IP 與 prefix
leaf 執行 適用於 VXLAN 的第 2 層 EVPN control plane and the prefix route for EVPN IRB, so EVPN carries MAC and IP host routes and IP prefixes across the fabric and each leaf forwards from what it has learned.
分散式 anycast 閘道
每個 leaf 都呈現 same gateway IP and MAC for a subnet, using multiple IP addresses on the IRB interface for the anycast gateway, so a server is always one hop from its gateway no matter which leaf it sits behind.
EVPN 多歸屬，active-active
適用於 VXLAN 的第 2 層 EVPN 多重歸屬 attaches a server to two or more leaves in active-active mode over an Ethernet Segment. Both links forward, and there is no MLAG peer-link between the leaves.
BGP-unnumbered 底層網路
每條 leaf-spine 鏈路都運行 採用 BGP unnumbered 的 VXLAN EVPN using extended next-hop encoding. A link peers without a per-interface IP address, which keeps the underlay simple to cable and grow.
在 VNI 上的 VRF 隔離
每個租戶都在自己的 VNI 上運行於自己的 VRF 中，且 inter-VRF route leaking over EVPN-VXLAN passes only the prefixes you permit, so isolation is the default and any sharing between tenants is explicit.
疊加層 ECMP 與路由反射
疊加層等價多重路徑 spreads traffic across every spine, and EVPN route reflection in the fabric passes routes between leaves without a full mesh, so the fabric scales wider by adding spines.
檢視功能細節，請前往 EVPN-VXLAN and EVPN multihoming technology pages →
從裸機交換器到正式 leaf，只需數分鐘。
全新交換器無需 console 連線即可開機、拉取組態並加入 fabric。此後您便能以程式碼方式操作 fabric，在每個平台上運用串流遙測與模型驅動的組態。
ZTP at boot
交換器透過 Zero Touch Provisioning 拉取其映像與組態，因此無需 console 連線即可從開箱狀態成為正式環境的 leaf。
gNMI streaming
gNMI streams telemetry to your collector, dial-in and dial-out, so leaf and spine state is a live feed instead of a poll.
NETCONF、OpenConfig、Ansible
NETCONF 與 OpenConfig 模型搭配 Ansible，讓您以程式碼的方式推送並驗證 EVPN 與 VXLAN 狀態，並在整個 fabric 中保持一致。
sFlow, BFD, graceful restart
sFlow samples traffic for visibility, BFD detects a failure fast, and BGP graceful restart keeps the fabric forwarding while a neighbor reconverges.
同一批交換器也為 GPU 流量執行無損 RoCEv2 功能組，並具備 PFC、ECN 與 DCQCN。GPU 訓練 fabric 請參閱 AI Fabric solution →
透過相干 DCI 互連兩個 fabric。
當業者運行兩座資料中心時，其中一座的租戶需要連達另一座的租戶，而 fabric 會橫跨兩個站點延伸為單一網路。這個 border leaf in each fabric stitches the two VXLAN Layer 3 domains, each fabric advertises its tenant IP prefixes to the other over EVPN, and a 400G OpenZR+ coherent link carries the traffic between the sites, using the same routed-optical technique already proven on service provider routers.
border leaf 縫合各 L3 網域
The EVPN Layer 3 閘道 on each border leaf performs VXLAN Layer 3 stitching, so one fabric's VXLAN domain hands off to the other at Layer 3 rather than bridging one flat domain across the WAN.
Type-5 前綴，依租戶區分
每個 fabric 都將其租戶 IP prefix 通告給對方，作為 EVPN IP-prefix 路由, reflected by the route servers, and inter-VRF route leaking keeps each tenant's VRF isolated across both sites.
400G ZR+ 同調光，無需轉頻器
支援 ZR+ 的交換器可插入 400G OpenZR+ coherent optic directly in a faceplate port and lights the wavelength, with no separate transponder shelf. The same 400G coherent DCI runs on data center switches like the Edgecore AS9726-32DB and on the service provider routers already deployed for interconnect, and the 800G Tomahawk 5 fabric scales the port capacity behind it.
See it end to end
在單一站點的 fabric、站點之間的相干 DCI 縫合，以及遠端 fabric 之間切換檢視。
同調 DCI 縫合。 兩個邊界 leaf 在 Layer 3 縫合各 fabric，並於站點之間點亮一條 400G OpenZR+ 相干鏈路。各 fabric 以 EVPN Type-5 路由的形式將其租戶 IP 前綴通告給另一方，且各租戶的 VRF 隔離在兩個站點之間皆維持不變。
哪一款已驗證交換器對應哪個角色。
IP Infusion 交付 fabric，採用 18 validated data center platforms from Edgecore and UfiSpace, each lab-qualified per platform with OcNOS-DC pre-loaded. Leaves size on port count and the anycast gateway; spines size on fabric width; the interconnect leaf sizes on the coherent optic.
| 角色 | Validated switch | 晶片與容量 | 它為何適合此角色 |
|---|---|---|---|
| Leaf (400G) | Edgecore AS9726-32DB / UfiSpace S9300-32D | Broadcom Trident 4，12.8 Tbps，400G | VTEP 層：連接伺服器的埠、分散式 anycast 閘道，以及 EVPN 多歸屬。 |
| Spine (400G) | Edgecore AS9736-64D | Broadcom Tomahawk 4，25.6 Tbps，400G | Underlay ECMP 與 EVPN route reflection，無 VTEP，依 fabric 寬度規劃容量。 |
| Spine / super-spine（800G） | Edgecore AIS800-64D / UfiSpace S9321-64E | Broadcom Tomahawk 5，51.2 Tbps，800G | 適用於最大規模 fabric 的 800G 橫向擴充。AIS800-64D 採用 QSFP-DD800 光模組。 |
| 互連 leaf（400G 相干） | Edgecore AS9726-32DB | Broadcom Trident 4, 12.8 Tbps, 32×400G, 400G ZR+ coherent | 將 400G OpenZR+ 相干可插拔光模組裝入 QSFP-DD 埠，直接點亮互連波長，無需外接轉發器。 |
| 100G leaf／ToR | Edgecore AS7726-32X / UfiSpace S9110-32X | Broadcom Trident 3，3.2 Tbps，100G | 適用於 25G 與 100G 伺服器機架的接取層 leaf。 |
18 validated data center platforms. See every validated platform, including the rest of the portfolio, in the 硬體相容性清單，並於下列將功能對應至硬體，即 功能矩陣.
比較 OcNOS 運行的完整 Broadcom 晶片產品組合，StrataXGS 與 StrataDNX →
如何評估 fabric 的規模
- Leaf tier. 將 leaf 部署在 400G Trident 4 上以承擔 VTEP、anycast 閘道與 EVPN 多歸屬，或部署在 100G Trident 3 leaf 上以服務 25G 與 100G 伺服器機架。
- Spine tier. 將 spine 部署在 400G Tomahawk 4 上，或當 fabric 需要橫向擴展時部署在 800G Tomahawk 5 上，並以增添 spine 的方式擴充，而非變動 leaf。
- Interconnect leaf. 當 fabric 延伸至第二站點時，在 AS9726-32DB 的 QSFP-DD 埠採用 400G OpenZR+ coherent 可插拔模組，讓互連 leaf 直接點亮波長。
- One contract. IP Infusion 將每個角色驗證並支援為單一系統，交換器與 OcNOS-DC 則依各自獨立的週期汰換。
設定 leaf VTEP。
Each leaf terminates VXLAN tunnels, hosts the distributed anycast gateway, and runs the EVPN address family in BGP. Below is a representative OcNOS-DC leaf configuration: VXLAN with integrated routing and bridging, a tenant with its layer 3 VNI and bridge domain, the distributed anycast gateway with a shared MAC, the VNI to tenant mapping, and EVPN under BGP.
! Leaf VTEP: VXLAN overlay, distributed anycast gateway, EVPN in BGP
configure terminal
nvo vxlan enable
nvo vxlan irb
evpn irb-forwarding anycast-gateway-mac 0000.0000.1111
ip vrf tenant1
l3vni 5010
mac vrf tenant1_l2
rd 10.0.0.1:10
route-target both 100:10
interface irb10
ip vrf forwarding tenant1
ip address 10.10.10.1/24 anycast
evpn irb-if-forwarding anycast-gateway-mac
nvo vxlan id 10 ingress-replication inner-vid-disabled
vxlan host-reachability-protocol evpn-bgp tenant1_l2
evpn irb10
nvo vxlan vtep-ip-global 10.0.0.1
router bgp 65001
neighbor 10.0.1.1 remote-as 65000
address-family l2vpn evpn
neighbor 10.0.1.1 activate每一行的作用
nvo vxlan enableandnvo vxlan irbturn on VXLAN and integrated routing and bridging, so the leaf both switches inside a subnet and routes between subnets over the fabric.evpn irb-forwarding anycast-gateway-mac 0000.0000.1111sets one shared gateway MAC for the whole fabric, so every leaf answers as the same default gateway.ip vrf tenant1withl3vni 5010gives the tenant its own routing table and the layer 3 VNI that carries routed traffic between subnets across the fabric.mac vrf tenant1_l2with itsrdandroute-target bothgives the tenant bridge domain a route distinguisher and import and export targets, so EVPN keeps each tenant's MAC and IP routes separate.interface irb10is the tenant gateway:ip vrf forwarding tenant1binds it to the tenant table,ip addresssets the gateway IP, andevpn irb-if-forwarding anycast-gateway-macapplies the shared anycast MAC to this interface.- The
nvo vxlan id 10block maps VNI 10 to the tenant, uses ingress replication for broadcast and multicast traffic, and setshost-reachability-protocol evpn-bgpso BGP EVPN learns host reachability. nvo vxlan vtep-ip-global 10.0.0.1sets the tunnel-endpoint address, a loopback, that identifies this leaf in the fabric.router bgp 65001withneighbor 10.0.1.1 remote-as 65000forms the session to the spine, and theaddress-family l2vpn evpnblock activates EVPN so the leaf advertises and learns MAC, IP, and prefix routes.
These are OcNOS-DC VXLAN and EVPN commands from the OcNOS-DC configuration guide, shown with example VNIs, VRF names, and addresses rather than copied from one device. Confirm the exact IDs, route targets, and addresses for your fabric against the OcNOS-DC VXLAN and EVPN configuration guide at documentation.ipinfusion.com.
開放 fabric 交換器對比專有資料中心交換器。
與 Arista 或 Cisco 相較，fabric 的關鍵問題在於開放式交換器能否同樣完整地運行 EVPN-VXLAN leaf-spine。OcNOS-DC 做得到，且運行於電信業者可向多家供應商採購的通用晶片上，全部納入單一支援合約。
| Fabric capability | 開放交換器（OcNOS-DC） | 專有（Arista EOS / Cisco NX-OS / Juniper Junos） |
|---|---|---|
| EVPN-VXLAN leaf-spine fabric | ✓ details → | ✓ |
| 分散式 anycast 閘道 | ✓ | ✓ |
| EVPN 多歸屬（ESI-LAG，無 MLAG 相依性） | ✓ | ✓ |
| BGP-unnumbered 底層網路 | ✓ details → | ✓ |
| 多租戶 VRF 與 VNI 隔離 | ✓ | ✓ |
| ZTP、gNMI、NETCONF 與 OpenConfig | ✓ | ✓ |
| 採用 Tomahawk 5 的 800G | ✓ | ✓ |
| 硬體採購 | 來自多家供應商的開放通用晶片 | 單一供應商交換器 |
| 交付與支援 | 完整交換器，單一支援合約，交換器與軟體分別汰換 | Vendor-bundled |
Arista、EOS、Cisco、NX-OS、Nexus、Juniper 與 Junos 均為各自所有者的商標。IP Infusion 與這些供應商並無隸屬關係，亦不對其背書；本比較反映的是可在下列來源驗證的 OcNOS-DC 能力： 功能矩陣.
解決方案簡介與規格表。
EVPN-VXLAN fabric 簡介、路由光學 DCI 簡介，以及 OcNOS-DC 規格表，皆可分享給您的團隊。填寫簡短表單後即可立即下載 PDF。
關於資料中心 fabric 的問題。
檢視開放式資料中心 fabric。
了解 IP Infusion 如何將 EVPN-VXLAN leaf-spine fabric 以單一系統交付，或與我們聯絡，將您的 leaf、spine 與互連對應到合適的驗證平台。

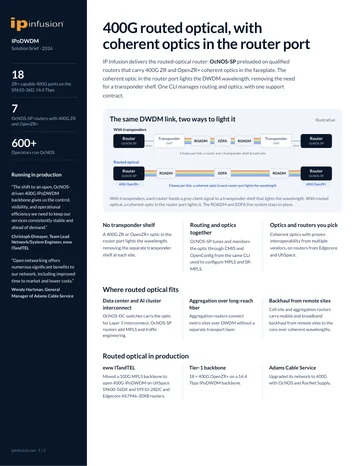

採用 400G OpenZR+ 的路由光傳輸 DCI
