Topologie AI Fabric: design rail-optimized e scheduled

The shape of your fabric decides the shape of your training job. This page lays out the reference topologies OcNOS-DC ships against, from a rail-optimized single pod, through a scheduled 3-stage Clos, to coherent multi-DC DCI, sized in concrete port-counts on Broadcom Tomahawk 4 and Tomahawk 5 hardware.

Which AI fabric topology should you use? Pick the smallest non-blocking design that keeps every GPU's link saturated during collectives. Up to about 1,000 GPUs, use a rail-optimized leaf-spine pod (8 rails per GPU server, one rail per leaf). From roughly 1,000 to 16,000+ GPUs, move to a 3-stage Clos (leaf, spine, super-spine). To span data centers, extend with 400G ZR/ZR+ coherent DCI. All three run on OcNOS-DC over a RoCEv2 lossless (PFC + ECN) L3 fabric.

Scelga in base al numero di GPU, non alla buzzword

Una topologia AI fabric ha un solo compito: mantenere every Il link in uscita della GPU si satura durante un'operazione collettiva senza generare valori anomali di latenza di coda. La topologia corretta è la più piccola che ottiene questo risultato per il vostro numero di GPU, con un percorso di ripiego verso la dimensione immediatamente superiore. Di seguito: tre progetti di riferimento che OcNOS-DC supporta oggi, con calcoli di porte concreti.

State dimensionando il vostro cluster? The AI Fabric Design Suite fornisce una prima stima rapida: dimensiona un due livelli non bloccanti pod leaf-spine ipotizzando un NIC fabric per GPU, e segnala il passaggio a una scala a tre livelli. I progetti di riferimento seguenti utilizzano il same il calcolo leaf/spine non bloccante e la sua estensione a un Clos a 3 stadi su larga scala, così che il numero di switch corrisponda allo strumento. Rail-optimized here is the wiring discipline of an 8-NIC GPU server (one rail per leaf, so intra-rail AllReduce stays on the leaf) layered on that non-blocking fabric: it changes traffic locality, not the switch count. Use the tool for a ballpark; use these designs for the build.

256GPUs

Pod non bloccante entry-level

Una sola fila di rack di leaf rail-aligned sopra un piccolo tier spine. Clos folded a due livelli, non bloccante 1:1.

8 leaf · 4 spine · TH4 · 400G
1,024GPUs

Pod a due livelli rail-optimized

Leaf rail-aligned con una spine non bloccante 1:1. L'AllReduce intra-rail rimane sul leaf; il traffico cross-rail utilizza la spine. L'unità scalabile standard a pod singolo.

32 leaf · 16 spine · TH5 · 800G
4,096GPUs

Clos a 3 stadi

Leaf, spine, super-spine. Each 1,024-GPU pod is 1:1 non-blocking; a super-spine plane scales across pods. DLB at every tier; GLB end-to-end on the OcNOS 7.1 train.

128 leaves · 64 spines · 32 super-spines · TH5 · 800G
16,384GPUs

Clos a 3 stadi scalato

Clos a 3 stadi multi-pod con un piano super-spine. Dimensionato per la classe di training a trilioni di parametri.

512 leaves · 256 spines · 128 super-spines · TH5 · 800G
Reference Design 1

Single Pod ottimizzato per i rail

Ogni server GPU dispone di 8 NIC, una per «rail» (un canale collettivo xCCL dedicato (NCCL / RCCL / oneCCL)). Ogni rail ha il proprio leaf dedicato – di conseguenza tutte le 8 NIC di ciascun server atterrano su un leaf diverso. L'AllReduce sulla rail-N resta all'interno del leaf-N. Nessuna pressione est-ovest sullo spine per il pattern collettivo dominante.

AI fabric rail-optimized: 8 rail, leaf rail-aligned, spine non bloccante 1:1 (schematico) Fabric AI rail-optimized. Otto server GPU lungo la parte inferiore, ciascuno con otto NIC allineate a otto rail-leaf. Il rail-N di ogni server si collega al leaf-N. Un tier di spine al di sopra dei leaf trasporta il traffico cross-rail. Il traffico AllReduce dominante rimane all'interno di un singolo rail, senza mai attraversare lo spine. Spine-1TH5 · 800G Spine-2TH5 · 800G Spine-3TH5 · 800G Spine-4TH5 · 800G Rail-1leaf Rail-2leaf Rail-3leaf Rail-4leaf Rail-5leaf Rail-6leaf Rail-7leaf Rail-8leaf GPU Server 1 8 × NIC · 8 rail GPU Server 2 8 × NIC · 8 rail GPU Server 3 8 × NIC · 8 rail GPU Server 4 8 × NIC · 8 rail RAIL-OPTIMIZED · 8 RAILS · INTRA-RAIL ALLREDUCE STAYS LOCAL

Componenti OcNOS: BGP-unnumbered L3 underlay, RoCEv2 lossless (PFC + ECN) on every leaf, DLB at the spine tier. Built on HCL-listed hardware: the 800G scalable unit uses TH5 64×800G leaves and spines (Edgecore AIS800-64D or UfiSpace S9321-64E); the entry 256-GPU pod uses Edgecore AS9736-64D (TH4, 64×400G).

Scheduled o Rail-Aligned: cosa cambia su larga scala

Rail-optimized stops scaling somewhere between 1k and 2k GPUs: you run out of leaf radix, or the spine tier becomes too oversubscribed. Above that, most modern AI fabrics move to a 3-stage Clos: leaf, spine, super-spine. The hard part on a Clos is spreading flows evenly so no link becomes a hot spot. Approaches run from per-flow ECMP, through adaptive (dynamic) load balancing, to per-packet spray, the model Ultra Ethernet uses with reordering handled at the NIC. A separate family, cell-based scheduled fabrics such as Broadcom DDC, segments traffic into cells and schedules it inside the fabric. OcNOS keeps the GPU plane balanced with DLB today and adds fabric-wide GLB on the 7.1 train, and is UEC-ready as UEC NICs arrive.

Reference Design 2

3-Stage Clos Scheduled Fabric: 4,096-16,384 GPUs

Three tiers: leaf, spine, super-spine. Any two GPUs are at most four switch hops apart; same-leaf and same-pod peers are closer. Non-blocking within a pod, with the super-spine plane setting the cross-pod ratio. DLB at every hop, GLB across the full path on the OcNOS 7.1 train, UEC packet-spray on UEC-capable NICs. The diagram is schematic: it draws a reduced tier count; the 4,096-GPU build is 128 leaves / 64 spines / 32 super-spines on TH5 800G.

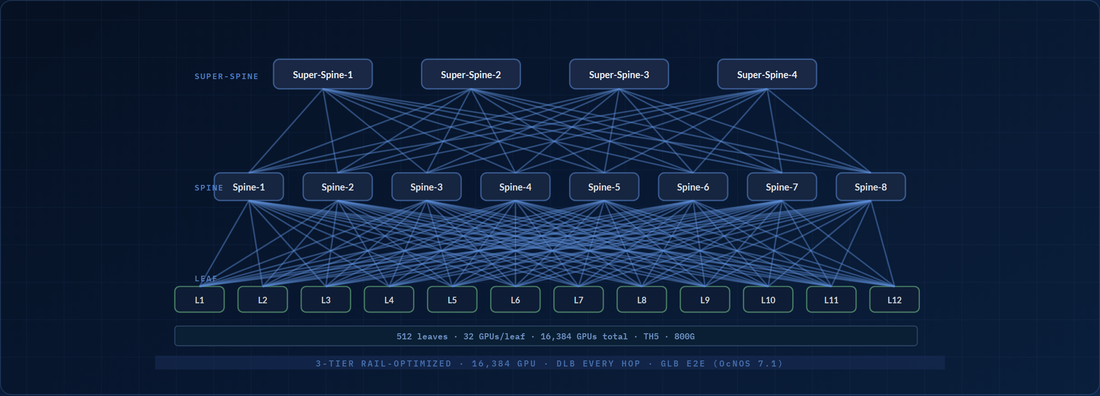

Topologia scheduled per AI fabric Clos a 3 stadi Topologia Clos a tre stadi. Il tier superiore mostra quattro switch super-spine. Il tier intermedio mostra otto switch spine. Il tier inferiore mostra 12 switch leaf che alimentano i pod GPU. Collegamenti full mesh da leaf a spine e da spine a super-spine. Etichette della banda inferiore: 4096 GPU scheduled fabric, DLB a ogni tier, GLB end-to-end con OcNOS 7.1. Super-Spine-1 Super-Spine-2 Super-Spine-3 Super-Spine-4 Spine-1 Spine-2 Spine-3 Spine-4 Spine-5 Spine-6 Spine-7 Spine-8 L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 SUPER-SPINE SPINE LEAF GPU PODS 128 leaf · 32 GPU/leaf · 4.096 GPU totali · TH5 · 800G 3-STAGE CLOS · 4.096 GPU · DLB EVERY HOP · GLB E2E (OcNOS 7.1) · UEC-READY

Componenti OcNOS: Underlay L3 eBGP-unnumbered, RoCEv2 lossless (PFC + ECN), DLB a ogni livello, GLB end-to-end sul ramo OcNOS 7.1, streaming telemetry gNMI verso il vostro stack di observability; overlay multi-tenant EVPN-VXLAN dove è richiesta la multi-tenancy. Costruito su chassis TH5 64×800G presenti nella HCL in tutta l'architettura.

Subscription is a dial, not a fixed rule. These counts make each 1,024-GPU pod 1:1 non-blocking and use a cost-optimized ~2:1 super-spine for cross-pod traffic, the rail-optimized approach hyperscale Ethernet fabrics rely on (published large-scale designs oversubscribe the top tier far more, because collective traffic stays pod-local). Want maximal any-to-any headroom instead? A fully non-blocking 1:1 build is 128 / 128 / 64 at 4,096 GPUs and 512 / 512 / 256 at 16,384; only the spine and super-spine counts change. Model either in the AI Fabric Design Suite.

Multi-DC e DCI per il training distribuito

Quando una singola sessione di training si estende su più data hall, situazione sempre più comune per i modelli da migliaia di miliardi di parametri, la fabric si estende attraverso la WAN. OcNOS-DC supporta ottiche coerenti 400G ZR / ZR+ direttamente sullo spine per un DCI senza transponder, con l'estensione dei tunnel EVPN che trasporta i tenant VXLAN tra i siti.

Reference Design 3

AI Fabric multi-DC: DCI coerente

Due data center AI cuciti insieme con 400G ZR/ZR+ sullo spine. L'EVPN inter-DC trasporta l'estensione tenant L2/L3; il Clos a 3 stadi sottostante in ciascun sito resta invariato.

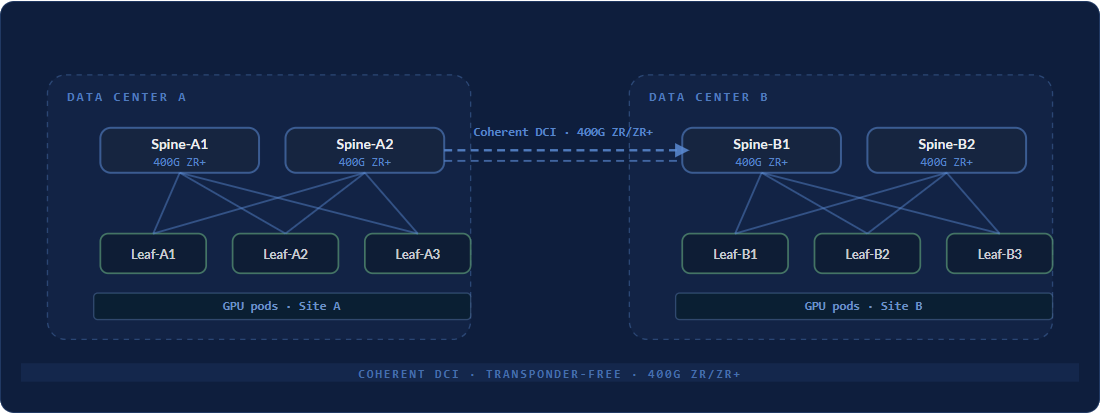

AI fabric Multi-DC con DCI 400G ZR/ZR+ Due data center AI, ciascuno con una fabric leaf-spine. I due spine si collegano tramite ottiche coherent 400G ZR/ZR+ su una WAN. I tunnel EVPN inter-DC estendono i tenant da un sito all'altro. Fascia inferiore: DCI coherent senza transponder. DATA CENTER A DATA CENTER B Spine-A1400G ZR+ Spine-A2400G ZR+ Spine-B1400G ZR+ Spine-B2400G ZR+ EVPN inter-DC · 400G ZR/ZR+ Leaf-A1 Leaf-A2 Leaf-A3 Leaf-B1 Leaf-B2 Leaf-B3 GPU pod · Site A GPU pod · Site B DCI COERENTE · SENZA TRANSPONDER · EVPN INTER-DC · 400G ZR/ZR+

Componenti OcNOS: 400G ZR/ZR+ pluggable coherent optics on a DWDM-capable spine or border-leaf port, EVPN inter-DC for tenant L2/L3 extension, gNMI telemetry across sites. No external transponders required. Reach: 400ZR to roughly 120 km amplified; OpenZR+ reaches farther on oFEC.

Regole pratiche di progettazione

  • Adatti la topologia al numero di GPU. Pod più piccoli (sotto la radix NIC di un singolo leaf): solo rail è sufficiente. Scala a singolo pod: leaf-spine rail-optimized. Multi-pod: il Clos a 3 stadi è l'unico design che scala senza compromessi di oversubscription.
  • Sempre subscription 1:1 sul piano AI. I rack di storage e CPU possono operare con rapporti di oversubscription più elevati. Il piano GPU non dovrebbe.
  • Pianifichi il numero di rail a partire da xCCL, non in base alla comodità del cablaggio. 8 rail è l'attuale standard de-facto per i server GPU a 8 NIC. Non combini i rail in un numero inferiore di leaf.
  • Si scelga il silicio in base a potenza e densità, non al marchio. TH4 (25,6T) e TH5 (51,2T) sono i cavalli da lavoro; la scelta tra i due è una questione di potenza rack e costo dei cavi breakout.
  • Pianifichi GLB / UEC fin dalla fase di progettazione. Costruisca il telemetry plane fin dal primo giorno, anche su una fabric 7.0, così l'upgrade a OcNOS 7.1 GLB diventa un semplice passaggio software. Veda GLB e Ultra Ethernet.
  • Verificare rispetto all'HCL. Ogni riferimento qui è costruito su hardware elencato nel OcNOS Hardware Compatibility List; partite da qui per un supporto di prima classe.
Fabric lossless RoCEv2 DLB: routing adattivo GLB: fabric-wide (7.1) Ultra Ethernet (UEC) EVPN-VXLAN Underlay BGP Feature matrix OcNOS Hardware validato (HCL) OcNOS-DC Soluzione AI fabric
FAQ

AI fabric topology FAQ

What is a rail-optimized topology, and how is it different from rail-only?
Rail-optimized wiring connects each of a GPU server's 8 NICs to its own dedicated rail leaf, so the dominant same-rail AllReduce traffic stays on one leaf and never traverses the spine. Rail-only is the small-cluster case: a single rack-row of rail-aligned leaves with no spine tier, where cross-rail traffic relies on the GPU scale-up domain. Rail-optimized adds a non-blocking spine so cross-rail flows have a network path.
How many GPUs can a 3-stage Clos scale to?
On radix-64 switches (Tomahawk 5 at 800G) a 2-tier leaf-spine tops out at 2,048 GPUs. A 3-stage Clos with a super-spine tier extends that to 16,000+ GPUs in the reference designs above, and up to about 65,000 GPUs at the theoretical fat-tree limit. Because most collective traffic stays rail-local, the super-spine plane is sized to the cross-pod ratio you actually need.
Should I use Tomahawk 4 or Tomahawk 5?
Both run OcNOS-DC. Tomahawk 4 (25.6 Tbps, 64×400G) is the cost-optimized choice for entry pods and 400G GPU NICs. Tomahawk 5 (51.2 Tbps, 64×800G) is the workhorse for 800G GPU servers and larger fabrics. Tomahawk 4 has no native 800G, so match the switch to your NIC speed.
Do I need InfiniBand, or is Ethernet enough?
Ethernet is now a first-class AI-fabric transport. RoCEv2 with PFC and ECN delivers lossless RDMA today. Ultra Ethernet (UEC) removes the network-wide PFC dependency using endpoint packet-spray, selective retransmission, and link-level retry as UEC NICs ship. OcNOS-DC runs the RoCEv2 fabric today and is UEC-ready.
Where does scale-up end and scale-out begin?
Inside a GPU server and its NVLink domain (for example GB200 NVL72), GPUs communicate over the scale-up fabric at terabit speeds. The rail, leaf-spine, and Clos network is the scale-out fabric between servers and pods. Most same-rail collective traffic is absorbed by scale-up first, so the network carries the cross-rail and cross-pod remainder, which is why 1:1 non-blocking matters most on the GPU plane.
