MPLS Traffic Engineering : RSVP-TE, FRR, contraintes de bande passante

Le Segment Routing a réduit le besoin d'état dans le dataplane, mais RSVP-TE demeure la référence absolue pour les LSP à bande passante réservée et reroutage rapide dans le transport des opérateurs. OcNOS implémente la pile RSVP-TE complète (CSPF, protection de lien/nœud FRR, class-types DS-TE et auto-bandwidth) aux côtés de SR-MPLS, sur le même châssis.

LSP RSVP-TE avec secours FRR

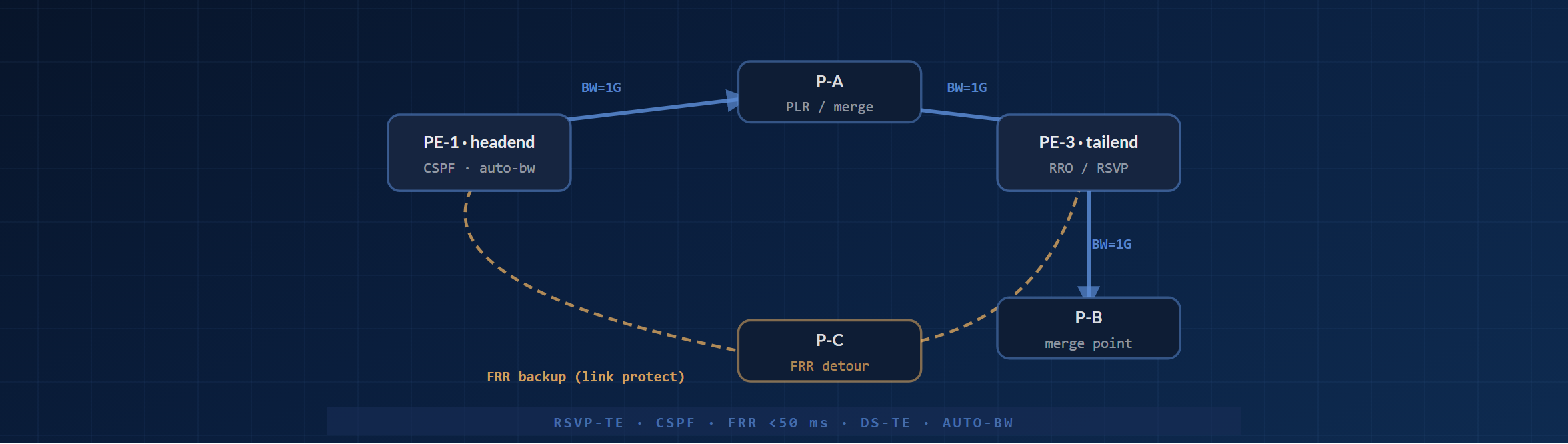

Un anneau de quatre routeurs portant un LSP RSVP-TE primaire de PE-1 à PE-3. Le chemin primaire (trait plein) est le plus court chemin calculé par CSPF qui satisfait la contrainte de bande passante de 1G ; le secours FRR (trait pointillé) protège le primaire contre une défaillance de lien ou de nœud P-A.

Topologie MPLS-TE : anneau à quatre routeurs avec un LSP RSVP-TE primaire et un chemin de secours Fast Reroute avec étiquettes de bande passante
MPLS-TE : anneau à quatre routeurs avec un LSP RSVP-TE primaire, un chemin de secours FRR et des réservations de bande passante.

Là où MPLS-TE l'emporte encore

Le Segment Routing gère élégamment la plupart du transport moderne, mais il reste deux choses que RSVP-TE fait mieux : contrôle d'admission strict par bande passante à travers le réseau, et Sauvegardes Fast Reroute qui pré-programment un LSP de détour à chaque PLR. Pour les opérateurs soumis à des contrats SLA stricts, des services wholesale à capacité gérée ou des garanties DiffServ par class-type, OcNOS fournit une stack RSVP-TE complète qui fonctionne aux côtés de (ou à la place de) SR-MPLS sur le même matériel.

L'implémentation MPLS-TE d'OcNOS

RSVP-TE

Signalisation Path / Resv

Signalisation RSVP-TE complète avec route explicite (ERO), enregistrement de route (RRO), graceful restart, détection par hello et réduction des rafraîchissements.

CSPF

Chemin basé sur des contraintes

CSPF utilisant les extensions IGP-TE (OSPF-TE / IS-IS-TE) : contraintes de bande passante, d'affinité, de nombre de sauts, de disjonction SRLG et de groupe d'administration.

FRR

Protection de lien / nœud

FRR en mode facility avec des bypass tunnels à chaque PLR. Réparation en moins de 50 ms en cas de défaillance de lien, de nœud ou de SRLG, avec une sélection de secours tenant compte de la bande passante.

DS-TE

Types de classes et pools de bande passante

Modèles de contraintes de bande passante en poupées russes et à allocation maximale ; réservations par type de classe (CT0-CT7) avec contrôle d'admission strict.

Auto-Bandwidth

Réservation adaptative

Redimensionnement automatique de la bande passante basé sur l'utilisation observée, avec adjust-interval configurable et seuils d'overflow / underflow.

Inter-AS TE

Expansion par domaine

LSP TE inter-AS avec expansion d'ERO par domaine et stitching basé sur PCE pour les déploiements de fournisseurs de services multi-AS.

Ce que vous obtenez avec OcNOS MPLS-TE

  • Coexiste avec SR-MPLS. Exécutez RSVP-TE pour les services hérités et SR-MPLS pour les nouveaux sur le même routeur : même IGP, même plan de transfert.
  • Échelle de niveau opérateur. Testé avec des milliers de LSP par nœud, y compris le churn de redimensionnement auto-bandwidth et de grands maillages de secours FRR.
  • Outillage opérationnel. Streaming CLI et gNMI pour l'état des LSP, le statut des voisins RSVP et l'utilisation des pools de bande passante par class-type.
  • PCE-ready. Prise en charge de PCEP pour les déploiements de PCE à état, y compris PCInitiate pour le placement de LSP piloté par contrôleur.
SR-MPLS BGP-LU OcNOS-SP

Vous concevez un cœur de transport géré par TE ?

Demander une démo technique →
FAQ

Questions fréquentes

Qu'est-ce que le MPLS Traffic Engineering ?
MPLS-TE achemine le trafic le long de chemins à commutation d'étiquettes routés de manière explicite et à bande passante réservée, plutôt que par le chemin le plus court de l'IGP. RSVP-TE signale chaque LSP et CSPF calcule un chemin respectant les contraintes de bande passante, d'affinité, de nombre de sauts et de disjonction SRLG, offrant ainsi aux opérateurs un contrôle d'admission strict sur l'ensemble du réseau.
Qu'est-ce que le RSVP-TE Fast Reroute (FRR) ?
Le Fast Reroute préprogramme un tunnel de contournement de secours à chaque point de réparation locale, de sorte que le trafic bascule sur un détour en moins de 50 ms lorsqu'un lien ou un nœud protégé tombe en panne. OcNOS prend en charge le FRR en mode facility avec une sélection de secours tenant compte de la bande passante pour la protection de lien, de nœud et de SRLG.
Dans quels cas convient-il d'utiliser MPLS-TE plutôt que Segment Routing ?
Le Segment Routing prend en charge la majeure partie du transport moderne avec moins d'état dans le plan de données, mais RSVP-TE reste supérieur sur deux points : un contrôle d'admission de bande passante strict à l'échelle du réseau et des sauvegardes FRR préprogrammées. Il convient aux opérateurs soumis à des SLA stricts, aux services de gros à capacité gérée ou aux garanties DiffServ par classe.
OcNOS peut-il exécuter MPLS-TE et SR-MPLS conjointement ?
Oui. OcNOS exécute la pile RSVP-TE complète aux côtés de SR-MPLS sur le même routeur, en partageant le même IGP et le même plan de transfert. Les opérateurs peuvent conserver RSVP-TE pour les services hérités à bande passante réservée tout en migrant les nouveaux services vers SR-MPLS, sans matériel distinct.
Qu'est-ce que le DS-TE dans OcNOS ?
DS-TE (MPLS-TE compatible Diffserv, RFC 4124) étend l'ingénierie de trafic avec des pools de bande passante par type de classe. OcNOS prend en charge les modèles de contrainte Russian-doll et maximum-allocation avec des réservations par type de classe de CT0 à CT7 et un contrôle d'admission strict.
