MPLSトラフィックエンジニアリング：RSVP-TE、FRR、帯域幅制約

MPLS Traffic Engineering（MPLS-TE）は、IGP の最短経路ではなく、帯域幅が予約され明示的にルーティングされたラベルスイッチパスに沿ってトラフィックを転送します。RSVP-TE が各 LSP をシグナリングし、CSPF が制約を満たす経路を計算し、Fast Reroute がローカル修復ポイントごとにバックアップのバイパストンネルを事前に設定します。OcNOS は、SR-MPLS と並んで、RSVP-TE（CSPF、FRR のリンク／ノード保護、DS-TE クラスタイプ、オートバンド幅）を同一シャーシ上に実装しています。

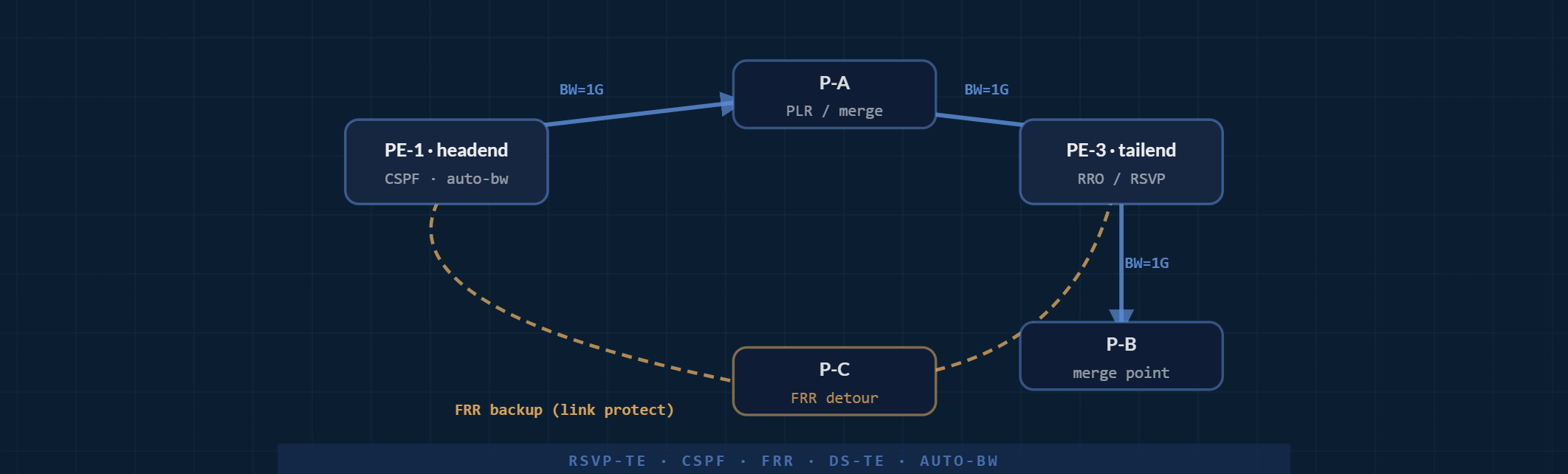

FRR バックアップ付き RSVP-TE LSP

PE-1からPE-3へのプライマリRSVP-TE LSPを担う4ルーターのリング。プライマリ経路(実線)は1Gの帯域幅制約を満たすCSPF計算による最短経路であり、FRRバックアップ(破線)はP-Aリンクまたはノードの障害に対してプライマリを保護します。

MPLS-TEトポロジ: 4ルータのリング構成。主系のRSVP-TE LSPと、帯域ラベル付きのFast Rerouteバックアップ経路を備える
MPLS-TE: 4ルータのリング構成。主系のRSVP-TE LSP、FRRバックアップ経路、帯域予約を使用。

MPLS-TEが今なお優れる領域

Segment Routingはネットワーク内のより少ない状態で最新トランスポートの大半を処理しますが、RSVP-TEがより優れている点が依然として1つ存在します： 厳格な帯域幅アドミッションコントロール をネットワーク全体で実現します。ホップごとに LSP 単位で帯域幅を予約するためです。厳格な SLA 契約、キャパシティ管理型のホールセールサービス、またはクラスタイプごとの DiffServ 保証を必要とするキャリア向けに、OcNOS は同一ハードウェア上で SR-MPLS と並行して（またはその代わりに）動作する RSVP-TE を提供します。

OcNOSのMPLS-TE実装

Path／Resvシグナリング

明示的ルート（ERO）、レコードルート（RRO）、グレースフルリスタート、helloベースの検出、リフレッシュリダクションを備えた完全なRSVP-TEシグナリング。

制約ベースのパス

IGP-TE拡張（OSPF-TE／IS-IS-TE）を用いたCSPF：帯域幅、アフィニティ、ホップ数、SRLG分離、admin-group制約に対応。

リンク／ノード保護

すべての PLR にバイパストンネルを備えたファシリティモードの FRR。リンク、ノード、SRLG の障害に対応します。

クラスタイプ

Diffserv-aware TE（RFC 4124）のプロトコル拡張。OcNOS-SP の CSR、MPLS、PLUS SKU で利用できます。

DS-TE

アダプティブリザベーション

観測された使用率に基づく自動帯域幅リサイズ。adjust-intervalおよびオーバーフロー／アンダーフローのしきい値を設定可能。

OcNOS MPLS-TEで実現できること

  • SR-MPLSと共存。 レガシーサービスにはRSVP-TE、新規サービスにはSR-MPLSを同一ルーター上で運用。同一IGP、同一フォワーディングプレーン。
  • PCE に対応。 ステートフルPCE展開向けのPCEPサポート。コントローラー駆動のLSP配置向けPCInitiateを含む。
SR-MPLS BGP-LU OcNOS-SP IPv6 上のセグメントルーティング（SRv6） IS-IS SR と TI-LFA

TE管理型のトランスポートコアを設計しますか？

技術デモをリクエスト →

よくあるご質問

MPLSトラフィックエンジニアリングとは何ですか。
MPLS-TE は、IGP の最短経路ではなく、帯域幅が予約され明示的にルーティングされたラベルスイッチパスに沿ってトラフィックを転送します。RSVP-TE が各 LSP をシグナリングし、CSPF が帯域幅、アフィニティ、ホップ数、SRLG 非重複の各制約を満たす経路を計算することで、キャリアはネットワーク全体にわたる厳密なアドミッションコントロールを実現します。
RSVP-TE Fast Reroute (FRR) とは何ですか。
Fast Reroute は、各ローカル修復ポイントにバックアップのバイパストンネルを事前にプログラムしておくため、保護対象のリンクまたはノードに障害が発生すると、トラフィックは迂回路に切り替わります。OcNOS は、リンク、ノード、SRLG 保護に対応したファシリティモードの FRR をサポートします。
Segment Routing の代わりに MPLS-TE を使用すべきなのはどのような場合ですか。
Segment Routing は、ネットワーク内のより少ない状態で最新のトランスポートの大部分を処理しますが、RSVP-TE は依然としてホップごとに LSP 単位で帯域幅を予約するため、ネットワーク全体にわたる厳格な帯域幅アドミッション制御を実現します。これは、厳格な SLA、容量管理されたホールセールサービス、またはクラスごとの DiffServ 保証を必要とするキャリアに適しています。
OcNOS は MPLS-TE と SR-MPLS を同時に実行できますか。
はい。OcNOS は同一のルーター上で RSVP-TE を SR-MPLS と併せて稼働させ、同じ IGP と転送プレーンを共有します。事業者は、レガシーの帯域予約型サービスには RSVP-TE を維持しつつ、新規サービスを SR-MPLS へ移行でき、個別のハードウェアは不要です。
OcNOS における DS-TE とは何ですか。
DS-TE（Diffserv-aware MPLS-TE、RFC 4124）は、クラスタイプごとの帯域プールによってトラフィックエンジニアリングを拡張します。OcNOS-SP は、CSR、MPLS、PLUS の各 SKU で RFC 4124 のプロトコル拡張に対応しています。
