選択したオープンハードウェア上でのルーテッドオプティカル。

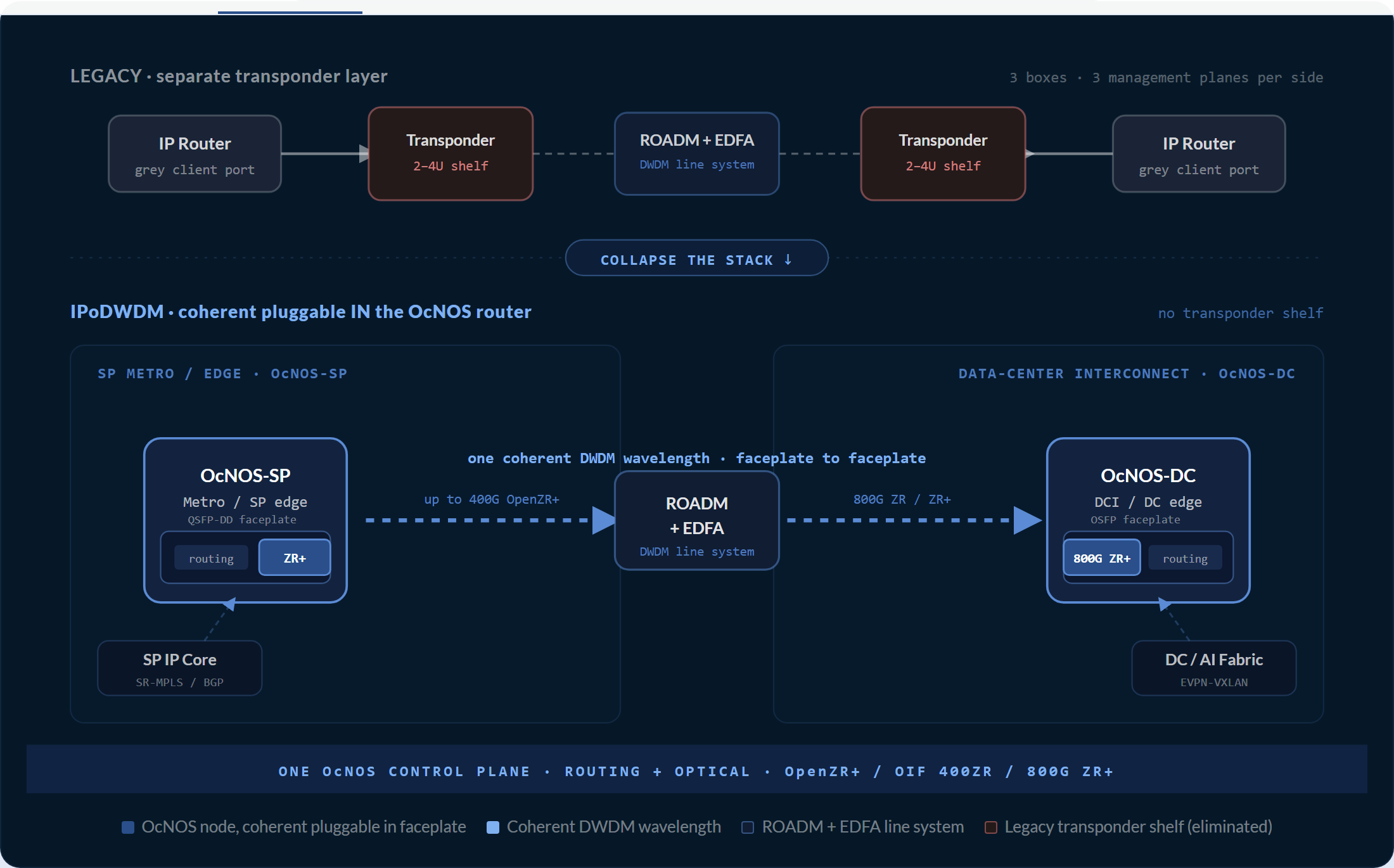

IP over DWDM (IPoDWDM) は、コヒーレントプラガブル光モジュールをルーターのポートに直接収容するルーテッドオプティカルアーキテクチャです。これにより、メトロアグリゲーションルーターまたはエッジルーターが自らDWDM波長を発光し、独立したトランスポンダーシェルフが不要になります。 OcNOS-SP は、変調、FEC、光モニタリングを含む 100G QSFP28 ZR および 400G OpenZR+ / OIF 400ZR コヒーレント光モジュールを、サードパーティ製の ROADM および EDFA ラインシステム上でルーティング CLI から管理します。
オープンな400Gルーテッドオプティカルを運用するオペレーター。
地域およびTier-1オペレーターは、メトロとバックボーンのトランスポートをオープンな400G IPoDWDMへ移行し、IPレイヤーと光レイヤーをルーター上に統合。OcNOS-SPは60か国以上の600を超えるオペレーターネットワークで本番稼働しており、26年の開発実績を持つルーティングスタック上で動作。
"オープンで OcNOS 主導の 400G IPoDWDM バックボーンへの移行により、サービスを継続的に安定運用し、需要に先んじるために必要な制御性、可視性、運用効率を獲得した。" Christoph Ehmayer、ネットワーク／システムエンジニア チームリード、eww ITandTEL
ルーターは、メトロリング上で自らの波長を発光します。
各ルーターはコヒーレント ZR または ZR+ 光モジュールを収容し、自らDWDM波長を発光します。この波長は、既存の ROADM および EDFA ラインシステム上をエイリアン波長として通過します。独立したトランスポンダーシェルフは構成から取り除かれ、1つのノードがリングエッジで PE へサービストラフィックを引き渡します。
ベクタービューを開き、各ノードにカーソルを合わせて役割と光の詳細を表示。
routed-opticalリングを定義する3つのポイント：リングノード、それが乗るラインシステム、そしてPEハンドオフ。
ルーテッドオプティカルリングノード
OcNOS-SP ルーターは次を運びます： 100G QSFP28 ZR または 400G OpenZR+ / OIF 400ZR コヒーレント光モジュールをフェイスプレートに収容するため、パケットをルーティングする同じ装置が自らDWDM波長も発光します。
サードパーティの ROADM および EDFA ライン系
コヒーレント波長は、既存の光ライン系を次として通過します： エイリアン波長. OcNOS-SP はデジタル診断モニタリングを通じて EDFA を読み取り、ラインシステムはサードパーティ製の選択肢のままです。
リングエッジでのPEハンドオフ
リングエッジで、サービストラフィックは次へ受け渡します プロバイダーエッジ および IP コア。ルーテッドオプティカルリングがトランスポートを担い、IP コアスポークが PE の役割を担います。
1台の筐体で波長を点灯し、パケットをルーティング。
ルーテッドオプティカルルーターは、コヒーレントプラガブル、すなわち 100G QSFP28 ZR または 400G QSFP-DD OpenZR+ または OIF 400ZR をフェイスプレートポートに収容するため、パケットをルーティングする同じ装置が DWDM 波長も発光します。コヒーレント波長は、既存の ROADM および EDFA ラインシステム上をエイリアン波長として通過するため、光レイヤーはオープンかつベンダーニュートラルに保たれます。
ボックスは光学を運びます
ルーテッドオプティカルルーターは次を運びます： コヒーレントプラガブル そのもの、すなわち 100G QSFP28 ZR または 400G QSFP-DD ZR/ZR+ をフェイスプレートポートに収容するため、パケットをルーティングする同じ装置が自らDWDM波長を発光します。この光モジュールはルーターの一部としてプロビジョニングされます。
あらゆるラインシステム上でオープン
OcNOS-SP はプラガブルとそのチューニングをローカルで管理し、波長は次として稼働します: エイリアン波長 サードパーティ製の ROADM および EDFA ラインシステム全体にわたって。
OcNOS-SP はデジタル診断モニタリング経由で EDFA を読み取るため、光レイヤーはオープンかつベンダーニュートラルに保たれます。EXATEL は、光のロックインを防ぐ Open ZR+ の相互運用性に言及しています。
ルーテッドオプティカルリンクは、MEF 3.0 Carrier Ethernet などのサービスの配下でトランスポートを運び、次で提供されます： メトロイーサネット スポーク、より広範な サービスプロバイダーネットワーク 設計。
100G ZR から 400G OpenZR+ へ：コヒーレントプラガブルの選択。
より小型のフォームファクターでシングル波長の 100G スパンを実現するには、100G QSFP28 ZR 光モジュールを選択します。スパンが短距離の増幅ポイントツーポイントリンクであり、最もシンプルな固定 400G 光モジュールを求める場合は、OIF 400ZR を選択します。波長が ROADM をエイリアン波長として越える必要がある場合やより長距離に到達する必要がある場合、または 100G から 400G までを1つでカバーするマルチレート光モジュールを求める場合は、OpenZR+ を選択します。ルーターにとって、これら3つはすべて同じ CLI から管理されるプラガブルです。
| 属性 | 100G QSFP28 ZR | OIF 400ZR | OpenZR+ |
|---|---|---|---|
| データレート | 100G | 400G | 100 / 200 / 300 / 400G |
| フォームファクター | QSFP28 | QSFP-DD | QSFP-DD |
| 変調方式 | コヒーレント DP-QPSK | DP-16QAM（固定） | 選択可能な 16QAM ／ 8QAM ／ QPSK |
| FEC | コヒーレント FEC | cFEC | oFEC |
| クライアント信号 | 100GbE, OTU4 | 400GbE, 100GbE | 100 / 200 / 400GbE, OTU4, OTUCn / FlexO |
| 到達距離クラス | 増幅シングルスパン | ショートリーチ・増幅 | 長距離増幅 |
| ラインシステムモデル | ポイントツーポイント、固定グリッド | ポイントツーポイント | ROADM／alien wavelength |
| OcNOS-SP の管理 | 同一のルーティング CLI | 同一のルーティング CLI | 同一のルーティング CLI |
OpenZR+ および 400ZR は MSA および OIF の仕様です。到達距離は定性的なクラスとして記載されています。
複数ベンダーによる実証済みの相互運用性を備えたコヒーレントトランシーバー。
OcNOS-SP は、複数のベンダーの 100G QSFP28 ZR および 400G OpenZR+ / OIF 400ZR コヒーレント光モジュールとの相互接続性が実証されており、プラガブルは単一供給源の部品ではなく、競争力のある調達品であり続けます。
リングに合わせてサイジングされたルーテッドオプティカルルーター。
IP Infusion はルーテッドオプティカルルーターを完成した一つのシステムとして提供します: 検証済みのオープン筐体に次を組み合わせます: コヒーレントフェイスプレート は、100G QSFP28 および 400G QSFP-DD ZR 光モジュールを収容し、OcNOS-SP をプリインストールし、単一契約でサポートされ、40+ の検証済みプラットフォームにわたって提供されます。
| ルーター | シリコン | 容量 | コヒーレントフェイスプレートポート | コヒーレント光モジュール (DCO) | 役割 |
|---|---|---|---|---|---|
 UfiSpace S9510-28DC |
Qumran 2A（BCM88483） | 800 Gbps | 2×400G + 2×100G + 24×25G | 最大 2 | アグリゲーション ／ IPoDWDMエッジ |
 Edgecore AS7535-28XB（CSR440） |
Qumran 2A（BCM88483） | 800 Gbps | 2×400G + 2×100G + 24×25G | 最大 2 | アグリゲーション ／ IPoDWDMエッジ |
 Edgecore AS7946-30XB（AGR400） |
Qumran 2C（BCM88820） | 2.4 Tbps | 4×400G + 22×100G | 最大 4 | コア / IPoDWDM |
 UfiSpace S9600-28DX |
Qumran 2C（BCM88820） | 2.4 Tbps | 4×400G + 24×100G | 最大 4 | コア / IPoDWDM |
 UfiSpace S9600-56DX |
Qumran 2C（BCM88820） | 4.8 Tbps | 8×400G + 48×100G | 最大 8 | メトロ／ IPoDWDM エッジ |
 UfiSpace S9610-46DX |
Qumran2c+（BCM88840） | 7.2 Tbps | 6×400G + 40×100G | 最大 6 | コア / IPoDWDM |
 Edgecore AGR560（AS9947-36XKB） |
Jericho2C+ (BCM88850) | 7.2 Tbps | 12×400G | 最大 12 | コア / IPoDWDM |
 UfiSpace S9610-36D |
Jericho2C+ (BCM88850) | 14.4 Tbps | 36×400G QSFP-DD (18 coherent) | 最大 18 | コアバックボーン |
シリコンと容量は、VM で検証されたプラットフォームのシードです。コヒーレント光モジュール (DCO) の数値は、各ルーターが収容可能な 400G QSFP-DD ZR/ZR+ ポートの数を示します。QSFP28 ポートは、さらに 100G ZR コヒーレント光モジュールにも対応します。ディープバッファはバックボーンルーターで利用可能です。すべての検証済みプラットフォームは、次でご確認いただけます： ハードウェア互換性リスト, 機能とハードウェアの対応は次でご確認いただけます フィーチャーマトリクス.
どのrouted-opticalルーターか
- アグリゲーションエッジ。 UfiSpace S9510-28DC と Edgecore AS7535-28XB（CSR440）は、800 Gbps、1RU のボックスでアグリゲーションエッジにおいて 400G コヒーレントポートを運びます。
- メトロおよびコア。 Edgecore AS7946-30XB（AGR400）と UfiSpace S9600-28DX は 2.4 Tbps で 400G コヒーレントを実行し、S9600-56DX は 4.8 Tbps のボックスでメトロエッジにおいて 8 × 400G を運びます。
- より高容量のコヒーレント。 S9610-46DX と Edgecore AGR560（AS9947-36XKB）は、コアおよびより大規模なリング向けに 7.2 Tbps で 400G コヒーレント容量を追加します。
- バックボーン。 S9610-36D は、ディープバッファリングを備えた 36 × 400G、14.4 Tbps のバックボーンルーターで、400G QSFP-DD ポートのうち 18 ポートがコヒーレント ZR/ZR+ 光モジュールを収容します。
- コンプリートルーター。 IP Infusion は 40+ の検証済みプラットフォームにわたり、各ルーターを一つのシステムとして検証・プリロード・サポートし、ハードウェアとソフトウェアは独立したサイクルで更新されます。
コヒーレント波長の立ち上げと監視。
コヒーレントプラガブルはフェイスプレートポートに収容され、ルーターインターフェースとして表示されます。そのインターフェース上で OcNOS-SP は波長、変調フォーマット、FEC を設定し、ルーテッドアンダーレイに参加し、光モニタリングを読み取ります。これにより、同じルーティング CLI が光モジュールとパケット転送をまとめてプロビジョニングします。
# 1. the coherent pluggable seats in a
# faceplate port and appears as an interface
interface <coherent-optic>
# 2. set the wavelength, modulation, and FEC to
# match the 100G ZR, OpenZR+, or OIF 400ZR plan
tx-laser-freq <value>
modulation-format <value>
fec-mode <value>
# 3. the interface joins the SR-MPLS underlay
# like any other routed link
# 4. read optical PM and stream it via gNMI
show interface transceiver details <coherent-optic>光学はルーター上のインターフェース
- コヒーレントプラガブルは次に装着されます： フェイスプレートポート, 100G ZR 用の QSFP28 または 400G ZR/ZR+ 用の QSFP-DD として、ルーターインターフェースとして表示されるため、ルーターの一部としてプロビジョニングされます。
- OcNOS-SP は次を設定します: tx-laser-freq (the transmit wavelength), the 変調フォーマット, および FEC モード を、100G ZR、OpenZR+、または OIF 400ZR の計画に合わせて設定します。
- インターフェースは次に参加します： SR-MPLS ルーテッドアンダーレイ 他のリンクと同様に。SR-MPLS は現在のルーテッドアンダーレイであり、SRv6 の利用可否はプラットフォームとリリースに依存します。
- OcNOS-SP は次を読み取ります： Pre-FECおよびPost-FECモニタリング 、および光モジュールの送信および受信光パワーを読み取り、それらを OpenConfig テレメトリとして次を介してストリーミングします： gNMI. 利用可能なパラメーターはコヒーレント光モジュールによって異なります。
上記のコヒーレントインターフェースの立ち上げは概念的なものであり、実際の OcNOS キーワードをプレースホルダー値とともに使用しています。正確なコマンド構文は、OcNOS コヒーレント光モジュールコマンドリファレンス (System Management) に従います。参照先は documentation.ipinfusion.com 、リリースおよびプラットフォームに固有です。
800Gコヒーレントデータセンターインターコネクトは、データセンターハードウェア上のOcNOS-DCで稼働します。800G設計については、データセンターインターコネクトソリューションをご覧ください。
Data center interconnect →波長をトランスポンダーからルーターへ移します。
ルーテッドオプティカルルーターは、既設のマルチベンダー光ライン系と相互運用するため、コヒーレント波長を追加し、独自のタイムラインで回線を切り替え、トランスポンダーシェルフをセグメントごとに廃止可能。
既設トランスポートと並行して動作
ルーテッドオプティカルルーターは、既存の次と相互運用します： マルチベンダー光ラインシステム, そしてコヒーレント波長はエイリアン波長として追加されます。eww ITandTEL はこの方法でマルチベンダー環境全体に 400G ZR+ 回線を運用しました。
回線を 400G 波長へ移します
100G またはレガシー回線を次へ移します: 400G OpenZR+ 波長をルーター上で、お客様独自のスケジュールで発光させます。eww は 100G MPLS バックボーンを 400G IPoDWDM へ移行し、Adams Cable は 400G ネットワークへアップグレードしました。
トランスポンダーシェルフを廃止
回線がルーターのコヒーレント光モジュール上を通過すると、独立したシェルフはそのセグメントから取り除かれます。設定変換を迅速化するため、Cisco IOS-XR から OcNOS CLI への変換支援をご利用いただけます。
オープンなルーテッドオプティカルとプロプライエタリなシャーシの比較。
ルーテッドオプティカルの判断はコヒーレントリンクに帰着し、オープンなルーターはそのすべての部分でプロプライエタリな IP 光学シャーシに匹敵します。変わるのは調達方法です。オペレーターはコヒーレント光学を複数のベンダーから購入し、ハードウェアとソフトウェアを別々のタイムラインでリフレッシュし、単一のサポート契約を維持します。
| 機能 | オープンなルーテッドオプティカルルーター（OcNOS-SP） | プロプライエタリなシャーシ（Cisco／Juniper／Nokia） |
|---|---|---|
| コヒーレント光モジュールの調達 | 複数ベンダー、実証済みの相互運用性 | Typically single-vendor optic |
| ハードウェアとソフトウェアの経済性 | 独立したサイクルで購入および更改 | シャーシのライフサイクルに紐付け |
| サポートモデル | 検証済みハードウェア、OcNOS-SP、RMAを1つの契約で | シングルベンダーサポート |
| フェイスプレート内のコヒーレントプラガブル | ✓ 100G QSFP28 ZR / 400G QSFP-DD OpenZR+ / OIF 400ZR | ベンダー統合型 |
| サードパーティのROADM上のエイリアン波長 | ✓ オープンなコヒーレント標準 | ベンダー依存 |
| 光ラインシステム | 既存のDWDMラインシステム上をエイリアン波長として伝送され、複数の光伝送ベンダー間で相互接続性が実証済み | ラインシステムと管理機能は同一ベンダーで揃えられることが多い |
| ルーティングCLIから管理される波長 | ✓ | ✓ |
| gNMI／OpenConfig経由の光PM | ✓ details → | ベンダーテレメトリ |
| SR-MPLS ルーテッドアンダーレイ | ✓ 現時点では SR-MPLS。SRv6 はプラットフォームおよびリリースに準拠 | ✓ |
Cisco、Juniper、Nokiaは、各所有者の商標です。IP Infusionはこれらのベンダーと提携しておらず、推奨もしません。本比較は、次で検証可能なOcNOS-SPの機能を反映しています フィーチャーマトリクス. 最終確認：Jul 2026。
