Access · Aggregation · Core · 800G ZR/ZR+

Offene Qumran3-Router, vom Access-Ring bis zum Core.

Qumran3 ist das aktuelle StrataDNX-Routing-Silicon von Broadcom für Carrier-Netze. Drei Bausteine decken die Carrier-Rollen ab: Qumran3U mit 1.2 Tb/s für den Access, Qumran3A mit 2.4 Tb/s für die Aggregation und Qumran3D mit 25.6 Tb/s für Core, Edge, Peering und DCI. IP Infusion plant OcNOS-Support für alle drei, geliefert als komplette Router auf offener Hardware von UfiSpace und Edgecore.

1.2 bis 25.6 Tb/sAccess, Aggregation und Core
4 Plattformenvon UfiSpace und Edgecore
800G ZR/ZR+kohärente Optik im Router-Port
Was Qumran3 ist

Drei Chips für Access, Aggregation und Core.

Qumran3U

1.2 Tb/s · Access. Aggregation von Mobilfunkstandorten und Geschäftskunden, Uplinks für PON OLT und Metro-Übergabe, in einem 1RU-Router.

BCM88400

Qumran3A

2.4 Tb/s · Aggregation. Carrier Ethernet, Cell-Site-Router, Mobile Backhaul, PON OLT, Richtfunk-Access, Aggregationsrouter und Top-of-Rack mit Deep Buffer.

BCM88490

Qumran3D

25.6 Tb/s · Core. Ethernet-Switching, Carrier Ethernet, Edge- und Core-Router, Peering, DCI und Aggregation, mit 800G ZR und ZR+.

BCM88870

IP Infusion wird diese Bausteine als komplette Router liefern. UfiSpace und Edgecore bauen die offene Hardware darum, und IP Infusion wird OcNOS, die qualifizierte Plattform, die Optik und einen einzigen Supportvertrag bereitstellen.

Allen drei gemeinsam. Ein hierarchischer Traffic Manager, Deep Buffering sowie Ethernet OAM, MPLS und Segment Routing. Portanzahl und Puffergröße legt der Plattformhersteller fest, nicht der Chip. Die Bausteine unterscheiden sich in der Kapazität.

Position im Netz

Jeder Baustein deckt eine andere Netzebene ab.

Qumran3U sitzt dort, wo Teilnehmer-, Mobilfunk- und Geschäftskundenverkehr zum ersten Mal aggregiert wird. Qumran3A trägt die Metro-Ringe darüber. Qumran3D transportiert diesen Verkehr, tauscht ihn per Peering aus und übergibt ihn an einen anderen Standort, über kohärente Optik in den eigenen Ports.

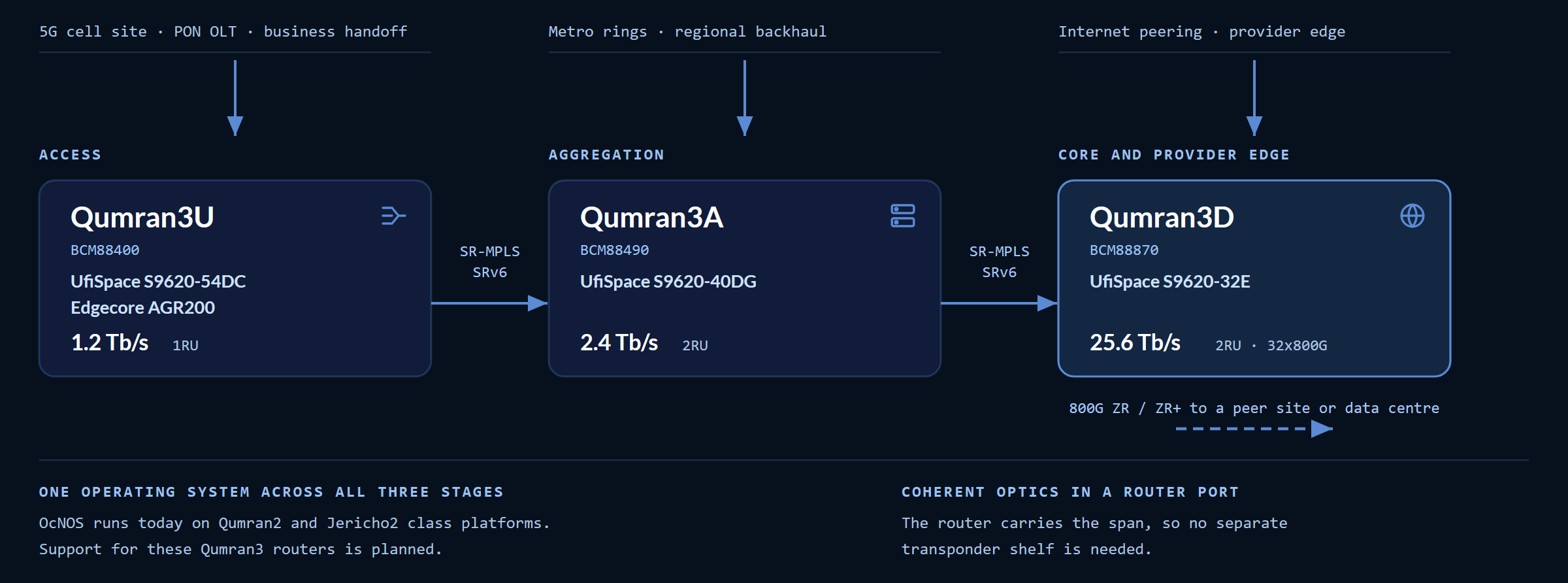

Die drei Qumran3-Router-Rollen in einem Betreibernetz: Qumran3U mit 1.2 Tb/s in 1RU für den Access, gebaut als UfiSpace S9620-54DC und Edgecore AGR200; Qumran3A mit 2.4 Tb/s für die Aggregation als UfiSpace S9620-40DG; und Qumran3D mit 25.6 Tb/s für Core und Provider-Edge als UfiSpace S9620-32E, der einen Peer-Standort über ein kohärentes 800G ZR- oder ZR+-Pluggable im Router-Port erreicht.
Access, Aggregation und Core, dazu eine kohärente Strecke aus dem Core heraus ohne Transponder-Shelf. OcNOS-Support für diese Plattformen ist geplant.
Einsatzzweck

Weniger Geräte auf jeder Netzebene.

Die drei Bausteine decken drei Netzebenen ab, unter einem Betriebssystem. Jede Karte beschreibt, was sich auf dieser Ebene ändert.

Ein Router statt mehrerer Geräte

Verkehr von Mobilfunkstandorten, Geschäftskunden und PON OLT wird in einem einzigen 1RU-Router aggregiert. Timing und Deep Buffering sitzen im selben Gerät, damit entfällt eine separate Timing-Appliance, die Strom, Verkabelung und Management erfordert.

Access

Kapazität über Ports statt über Geräte

Mehr Kapazität bedeutete bisher mehr Geräte, jedes mit eigener Stromzuführung, eigener Verkabelung und eigenem Management. Ein Aggregationsrouter mit 2.4 Tb/s fängt dieses Wachstum über Ports an einem Gerät auf, das bereits im Rack steht.

Aggregation

Kohärente Optik ersetzt das Transponder-Shelf

Standorte über Telco-Glasfaser zu verbinden bedeutete bisher ein separates Shelf neben dem Router: ein weiteres Chassis, eine weitere Stromzuführung und ein zweites Managementsystem für eine einzige Verbindung. Mit 800G ZR und ZR+ im Router-Port übernimmt der Router die Strecke, die Verbindung besteht also aus einem Gerät statt aus zwei.

Core und Interconnect

Genannte Einsparungen. „Eine Routing-Lösung auf Basis eines einzelnen Qumran3D spart im Vergleich zu früheren Generationen bis zu 66 % mehr Energie und bis zu 80 % mehr Rack-Platz.“ Broadcom, Oktober 2023.

Warum IP Infusion

Von vielen gebaut. Von einem geliefert.

Broadcom entwickelt das Silicon. UfiSpace und Edgecore bauen die offene Hardware. IP Infusion führt alles zusammen und liefert den fertigen Router: OcNOS, die qualifizierte Plattform, die Optik und einen einzigen Supportvertrag.

Komplette Router, nicht nur ein Netzwerkbetriebssystem

IP Infusion ist Broadcom Authorized Development Collaborator für StrataDNX. Das StrataDNX-Team von IP Infusion wurde direkt von Broadcom geschult und arbeitet eng mit den Application Engineers von Broadcom zusammen. Ein Unternehmen liefert Software, qualifizierte offene Hardware, Optik-Interop und Support, sodass ein Anbieter für die Fehlerbehebung verantwortlich ist.

Service-Provider-Funktionen im Produktionseinsatz

Auf den Qumran2- und Jericho2-Plattformen unterstützt OcNOS heute: Die MEF 3.0-Zertifizierung für E-Line und E-LAN, erreicht mit OcNOS-SP-PLUS auf dem UfiSpace S9510-28DC, deckt die Geschäftskundendienste ab, die diese Ringe transportieren. Hierarchisches QoS übernimmt Shaping und Scheduling pro Service und pro Mandant, sodass sich Klassen einen ausgelasteten Uplink nach einer definierten Policy teilen. SR-MPLS und SRv6 programmieren Pfade vom Edge aus und erweitern die Kapazität Knoten für Knoten, ohne Redesign.

Timing auf dem weiterleitenden Router

Auf Ringen, die mit dem Mobilfunktransport geteilt werden, betreibt OcNOS G.8275.1 Full Timing auf demselben Router, der den Verkehr weiterleitet, und validierte Plattformen erfüllen die Per-Hop-Spezifikationen von G.8273.2 Class C. Die Zuordnung zur Klasse hängt von Plattform und Release ab. Die Plattformhersteller geben für die unten aufgeführten Qumran3-Router zusätzlich Genauigkeit nach Class C mit integriertem Stratum 3E OCXO an.

Kohärente Optik im Produktionseinsatz

OcNOS-SP stellt Sendewellenlänge, Modulation und FEC am Pluggable ein und streamt Telemetrie zu pre-FEC, post-FEC und optischer Leistung. Diese Steuerung läuft heute auf acht Plattformen der Qumran2- und Jericho2-Klasse, mit nachgewiesener Interoperabilität mit Optiken mehrerer Hersteller. Qumran3D würde sie auf 800G erweitern.

Im Vergleich zum Chassis. Ein Single-Chip-Router mit 1RU oder 2RU ersetzt ein Chassis aus Linecards und Supervisors. Der Kompromiss ist eine größere Failure Domain, die auf Systemebene adressiert wird: Für jede Plattform hier geben die Hersteller redundante, im laufenden Betrieb austauschbare Netzteile und Lüfter sowie einen Baseboard Management Controller an. Die Anzahl der Knoten hängt von der Topologie ab.

Offene Hardware mit Qumran3

Vier offene Plattformen decken die drei Rollen ab.

UfiSpace und Edgecore bauen diese Router bereits heute: zwei für den Access, einen für die Aggregation und einen für den Core. OcNOS-Support ist für alle vier geplant. Alle folgenden Werte sind die Angaben des jeweiligen Plattformherstellers.

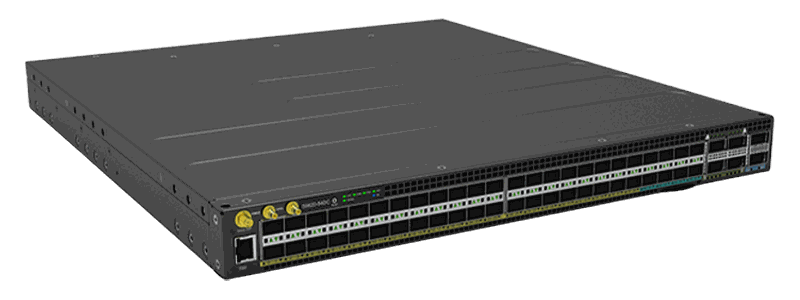

UfiSpace S9620-54DC, offener Access-Router mit Broadcom Qumran3U (BCM88400), Frontansicht

UfiSpace S9620-54DC

Broadcom Qumran3U (BCM88400)

Kapazität
1.2 Tb/s
Puffer
4GB
Ports
40x 1/10/25G SFP28, 8x 1/10/25/50G SFP56, 4x 100G QSFP-DD, 2x 400G QSFP-DD

Gemischte Aggregation von 25G bis 400G mit internem GNSS-Empfänger, Timing nach Class C sowie 400G ZR und OpenZR+.

UfiSpace-Produktseite Access · 1RU

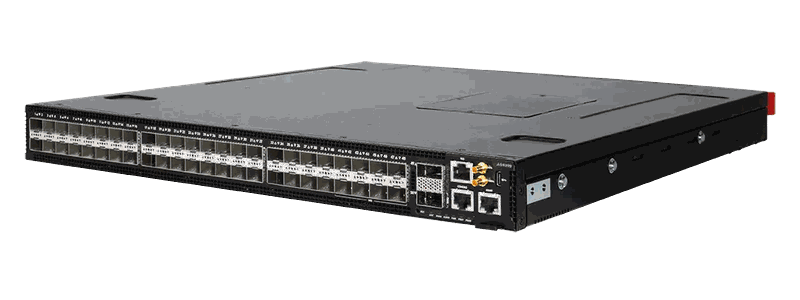

Edgecore AGR200, offener Access-Router mit Broadcom Qumran3U (BCM88400), Frontansicht

Edgecore AGR200

Broadcom Qumran3U (BCM88400)

Kapazität
1.2 Tb/s
Puffer
16GB
Ports
40x 25G SFP28, 8x 50G SFP56, 2x 400G QSFP-DD, einer davon auf 800G aufrüstbar

Dasselbe Silicon mit größerem Puffer und kohärenter Optik bis 24 W. Auch als AS7927-50X gelistet.

Edgecore-Produktseite Access · 1RU

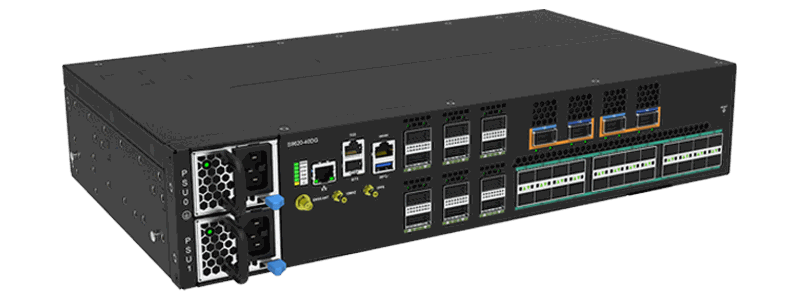

UfiSpace S9620-40DG, offener Aggregationsrouter mit Broadcom Qumran3A (BCM88490), Frontansicht

UfiSpace S9620-40DG

Broadcom Qumran3A (BCM88490)

Kapazität
2.4 Tb/s
Puffer
16GB
Ports
24x 1/10/25/50G SFP56, 12x 40/100G QSFP28, 4x 400G or 2x 800G QSFP-DD

Aggregation mit hoher Portdichte, mit 800G ZR und ZR+, SRv6 und Timing nach Class C.

UfiSpace-Produktseite Aggregation · 2RU

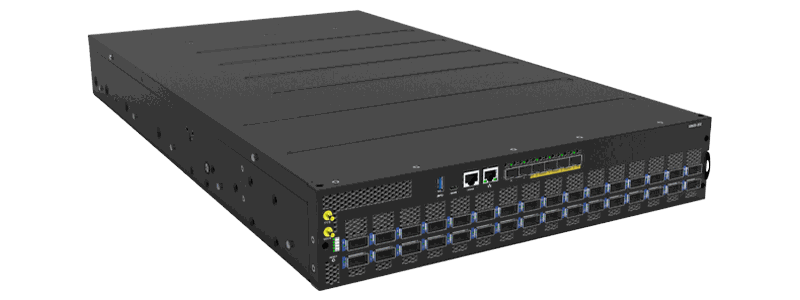

UfiSpace S9620-32E, offener Core-Router mit Broadcom Qumran3D (BCM88870), Frontansicht

UfiSpace S9620-32E

Broadcom Qumran3D (BCM88870)

Kapazität
25.6 Tb/s
Puffer
32GB
Ports
32x 100/200/400/800G QSFP-DD, 4x 1/10/25G SFP28

32 Ports mit 800G für Core, Edge, Peering und DCI, mit 800G ZR und ZR+.

UfiSpace-Produktseite Core · 2RU

Quellen. Port- und Pufferangaben entsprechen den Veröffentlichungen von UfiSpace und Edgecore für die jeweilige Plattform. Sie unterscheiden sich zwischen Plattformen mit demselben Chip, weil beide Werte Entscheidungen des Board-Designs sind: Die beiden Qumran3U-Router oben werden mit 4GB bzw. 16GB Puffer ausgeliefert. UfiSpace schreibt das Access-Silicon als Qumran3u; diese Seite verwendet durchgehend Qumran3U, Qumran3A und Qumran3D.

Fragen zu Qumran3

Was ist Broadcom Qumran3?
Qumran3 ist die aktuelle Broadcom-Familie von StrataDNX-Routing-Prozessoren für Carrier-Netze. Drei Bausteine decken die Carrier-Rollen ab: Qumran3U mit 1.2 Tb/s für den Access, Qumran3A mit 2.4 Tb/s für die Aggregation und Qumran3D mit 25.6 Tb/s für Core, Edge, Peering und DCI. Qumran-Bausteine sind zentralisierte Router: Paketverarbeitung, Traffic Management und Switching liegen in einem Baustein ohne separate Fabric, und ein Router passt in ein festes Gehäuse mit 1RU oder 2RU.
Welche Teilenummern haben die Qumran3-Bausteine?
Drei Bausteine decken die Carrier-Rollen ab: Qumran3U ist der BCM88400 mit 1.2 Tb/s, Qumran3A der BCM88490 mit 2.4 Tb/s und Qumran3D der BCM88870 mit 25.6 Tb/s.
Worin unterscheiden sich Qumran3D, Qumran3A und Qumran3U?
Der Unterschied liegt in der Kapazität. Qumran3U (BCM88400) arbeitet mit 1.2 Tb/s für den Access. Qumran3A (BCM88490) arbeitet mit 2.4 Tb/s für die Aggregation, mit Portraten von 1GE bis 800GE. Qumran3D (BCM88870) arbeitet mit 25.6 Tb/s für Core, Edge, Peering und DCI, mit Raten bis 800GE. Portanzahl und Puffergröße legt der Plattformhersteller fest, nicht der Chip: Die beiden Qumran3U-Router auf dieser Seite werden mit unterschiedlichen Puffern ausgeliefert.
Welche offenen Router nutzen Qumran3?
Vier, Stand September 2026. Auf Basis von Qumran3U für den Access baut UfiSpace den S9620-54DC und Edgecore den AGR200. Auf Basis von Qumran3A für die Aggregation baut UfiSpace den S9620-40DG mit 2.4 Tb/s. Auf Basis von Qumran3D für den Core baut UfiSpace den S9620-32E mit 25.6 Tb/s. OcNOS-Support ist für alle vier geplant.
Unterstützt Qumran3 kohärente ZR- und ZR+-Optik?
Ja, über die gesamte Familie. Laut Broadcom unterstützt Qumran3D die aufkommenden 800ZR+-Optiken für DCI und IPoDWDM. Die Plattformhersteller geben kohärente Unterstützung auf jeder Netzebene an: 400G ZR und OpenZR+ auf dem Qumran3U-basierten S9620-54DC, kohärente Optik bis 24 W auf dem Qumran3U-basierten AGR200 sowie 800G ZR und ZR+ auf dem Qumran3A-basierten S9620-40DG und dem Qumran3D-basierten S9620-32E. Das kohärente Pluggable sitzt im Router-Port, ein separates Transponder-Shelf ist daher nicht nötig.
Wie unterscheidet sich Qumran3 von Jericho3?
Broadcom stuft Qumran als zentralisiert ohne Fabric-Schnittstelle ein: Der Router sitzt in einem Baustein und bildet einen festen Standalone-Router. Jericho3 ist als skalierbar eingestuft und führt 160 Ports mit 100G-Fabric-SerDes zu Ramon3-Fabric-Elementen, bildet also eine Linecard in einem Chassis. Beide nutzen den Paketprozessor Broadcom Elastic Pipe und einen hierarchischen Traffic Manager.
Unterstützt OcNOS Qumran3?
OcNOS-Support für die Qumran3-Familie ist geplant. OcNOS läuft bereits im Produktionseinsatz auf Plattformen der Qumran2- und Jericho2-Klasse, einschließlich der Steuerung kohärenter Optik sowie Telemetrie zu pre-FEC und post-FEC, sodass sich das Betriebsmodell direkt auf Qumran3 übertragen lässt.
Nächster Schritt

Planen Sie einen Ausbau mit Qumran3?

Senden Sie uns Ihre Topologie und Portanzahlen, und unsere Netzwerktechniker dimensionieren die Plattformoptionen gemeinsam mit Ihnen.
