Breitband-Aggregation auf der offenen Hardware Ihrer Wahl.
The broadband aggregation router carries FTTx, PON, WISP, and fixed-wireless subscriber traffic from the OLT and tower edge back to the IP core. IP Infusion delivers it complete on validated open Edgecore or UfiSpace hardware with OcNOS-SP, per-subscriber shaping, deep-buffer silicon for PON microbursts, and an SR-MPLS middle mile, supported under one contract.
Betreiber, die Breitband auf kompletten offenen Routern aggregieren.
Ländliche ISPs, WISPs und kommunale Betreiber aggregieren Breitband heute produktiv auf vollständigen offenen Routern, über die Szenarien FTTx, WISP, MDU und Middle-Mile hinweg.
"OcNOS and UfiSpace hardware provided the perfect balance of price, performance, and availability for our rural broadband expansion. RocNet's expertise and hands-on support made the transition seamless, and the solution's rich feature set ensures we can meet the needs of our communities." TJ Scott, Chief Operating Officer und General Manager, Broadlinc
OcNOS-SP läuft produktiv in Mehr als 600 Betreibernetze in über 60 Ländern, on a routing stack with 26 years of production history.

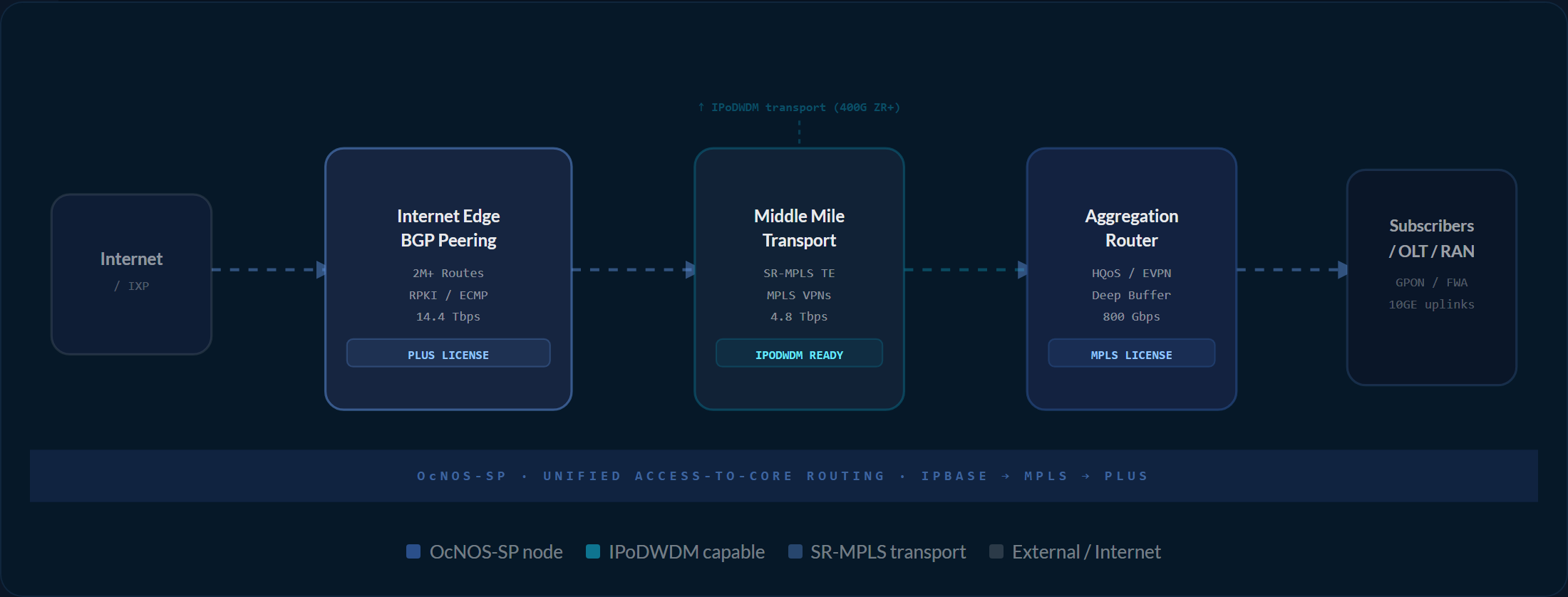

Wo die Breitband-Aggregation im Netz sitzt.
Der Aggregationsrouter sitzt zwischen dem Teilnehmer-Edge und dem IP-Core. Er trägt FTTx- und PON-Verkehr vom OLT sowie WISP- und Fixed-Wireless-Verkehr vom Funkmast, formt jeden Teilnehmerdienst und übergibt ihn an die SR-MPLS-Middle-Mile in Richtung Core und Internet-Edge.
Öffnen Sie die Vektoransicht, um jeden Knoten für Rollen- und Protokolldetails zu überfahren.
Der Aggregationsrouter trägt vier Zugangsszenarien. Jedes ist ein eigenständiger Aufbau, den dasselbe Router-Image unterstützt, lizenziert und dimensioniert je Access-Edge.

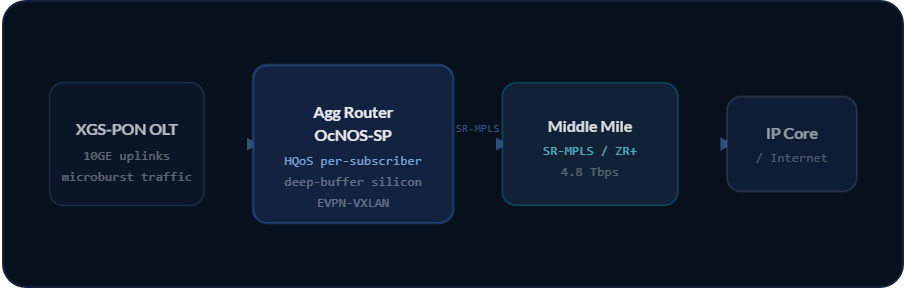

OLT-Uplink-Aggregation
Der Router aggregiert FTTx- und XGS-PON-Verkehr auf dem OLT-Uplink und wendet dabei per-service VLAN shaping so each subscriber service is shaped, with deep-buffer silicon absorbing PON microbursts. DIGI runs OcNOS for OLT aggregation.

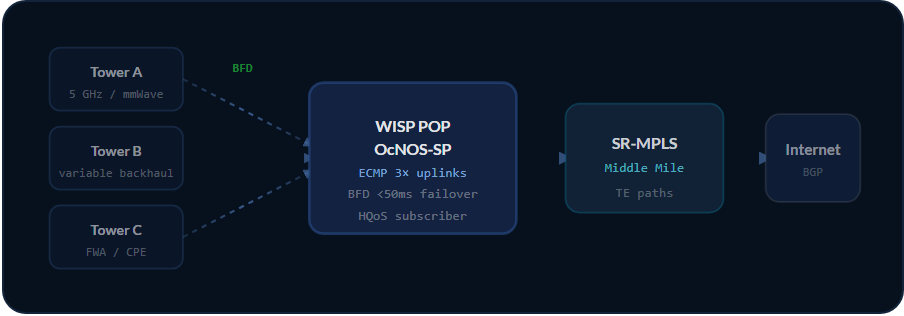

Tower- und POP-Aggregation
A WISP keeps forwarding even when one backhaul path degrades. The router concentrates each tower's fixed-wireless traffic into the POP, load-shares the POP-to-core uplinks with SR ECMP, and detects a failing backhaul in milliseconds with BFD. For the 5G-FWA angle, see mobile transport.

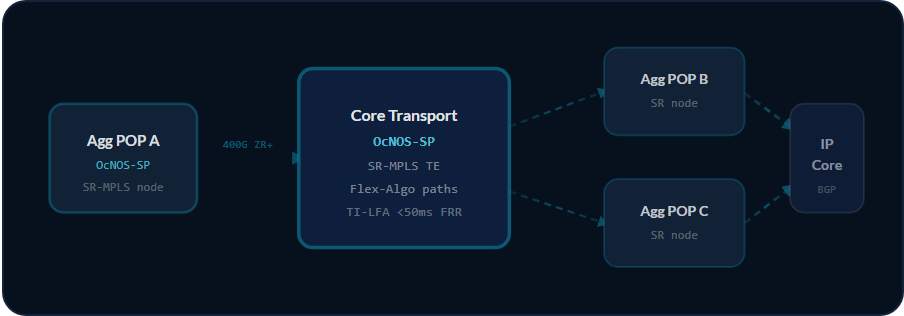

Middle-Mile-Übergabe
Der Router trägt ländlichen und kommunalen Verkehr über ein SR-MPLS middle mile that reroutes around a failed link in the data plane. For routed-optical 400G ZR and ZR+ links, see the IPoDWDM solution.
Peering handoff
Am Internet-Edge übergibt der Aggregationsrouter an die Peering-Schicht. Die vollständige Internet-BGP-Tabelle, Transit und Peering bilden die IP-Core- und Peering-Lösung.
Formen Sie Teilnehmerverkehr auf dem OLT-Uplink.
Der Router shaped den Verkehr in drei Stufen auf dem OLT-Uplink: den physischen Port, jedes Dienst-VLAN und jede Teilnehmer-Queue innerhalb des VLAN. OcNOS-SP handles the shaping and scheduling, and the deep-buffer merchant silicon absorbs PON microbursts between tiers.
Drei Shaping-Stufen auf einem OLT-Uplink.
Shaping ist auf dem Aggregationsrouter in drei Tiers verschachtelt: Der physische Port legt die gesamte Uplink-Kapazität fest, jedes darunterliegende Service-VLAN wird geformt, und jede Teilnehmer-Queue innerhalb eines VLANs wird geformt und geplant.
Port, dann Service-VLAN, dann Queue pro Teilnehmer. Das Shaping erfolgt pro Queue, pro Port und pro Service-VLAN, mit WRED und WRR-, WFQ- oder Strict-Priority-Scheduling pro Queue. Konzeptionell; nicht maßstabsgetreu.
Shaping pro Port und pro Service-VLAN
Der Router wendet per-queue and per-port shaping on the uplink, then per-service VLAN shaping that maps services to VLANs and shapes each VLAN, so a residential, business, or wholesale service each gets its committed rate.
WRED und Scheduling je Queue
Latenzempfindlicher Teilnehmerverkehr behält seine Priorität, auch wenn der Uplink überlastet ist. Weighted Random Early Detection (WRED) eases congestion before the buffer fills, and the router schedules each subscriber queue with WRR, WFQ oder Strict Priority, so voice and interactive sessions stay ahead of bulk traffic under load.
Deep-Buffer-Silicon für PON-Bursts
Die Aggregations-Tier verwendet deep-buffer merchant silicon from the Jericho and Qumran class, so the bursty upstream traffic of GPON and XGS-PON subscribers is absorbed rather than dropped when many subscribers transmit at once.
QoS als einheitliche Policy auf dem Router
Ein Shaping-Design deckt jeden Dienst ab, unabhängig davon, wie er am Router ankommt. Layer-2- und Layer-3-QoS, Subinterface-QoS und Class-Map-Statistiken nutzen ein konsistentes Policy-Modell, sodass ein Dienst auf einem VLAN, einem Subinterface oder einem gerouteten Port auf dieselbe Weise geshaped wird.
Ordnen Sie die Shaping- und QoS-Funktionen Ihrer Hardware zu in der feature matrix →
Aggregationsfunktionen, jede in der Feature-Matrix.
Ein Router trägt den gesamten Teilnehmer-Edge in den Core, sodass keine separate Box pro Access-Typ nötig ist. Er aggregiert über EVPN-VXLAN und MPLS-Pseudowires, übergibt an eine SR-MPLS-Middle-Mile und hält WISP- und FWA-Backhaul resilient. Jede Fähigkeit unten ist in der Feature-Matrix verifizierbar, und die reine Metro-Aggregation und L3-Switch-Rolle ist die Metro-Ethernet-Lösung.
EVPN-VXLAN- und MPLS-Aggregation
Jeder Teilnehmerdienst nutzt eine Aggregations-Fabric zurück zum Core, unabhängig vom Access-Edge. Der Router bündelt FTTx-, OLT- und Mast-Uplinks in EVPN-VXLAN or MPLS L2/L3 pseudowires (VPLS, VPWS, L3VPN) toward the core. See EVPN, or the bare metro aggregation and L3-switch role in Metro-Ethernet.
Übergabe an die SR-MPLS Middle Mile
Der aggregierte Teilnehmerverkehr wird übergeben an einen SR-MPLS middle mile that carries it to the core with fast, data-plane failure recovery. The middle-mile transport is covered below.
WISP- und FWA-Backhaul-Resilienz
Ein WISP- oder Fixed-Wireless-Netz leitet weiter, wenn ein Backhaul-Pfad beeinträchtigt wird. SR ECMP load-shares across multiple tower and POP uplinks, BFD detects a failing path in milliseconds, and VRRP with graceful restart holds the gateway up. BGP here is WISP and FWA multi-uplink only; the full internet BGP table is the IP-Core und Peering layer.
Jeden Mast im POP konzentrieren
Jeder Mast leitet seine Fixed-Wireless-Teilnehmer per Backhaul zum POP, und der Aggregationsrouter konzentriert diese Mast-Feeds auf die POP-zu-Core-Uplinks. Dasselbe Router-Image und QoS-Design trägt einen WISP-POP, der einen FTTx-OLT-Standort trägt, sodass ein Betreiber, der beide Zugangsarten betreibt, auf einer Plattform aufbaut.
ECMP über Uplinks, BFD auf jedem Pfad
SR ECMP spreads the POP-to-core traffic across every available uplink rather than pinning it to one, and BFD (single-hop, multi-hop, and over IS-IS, OSPF, and BGP) watches each path so a degraded backhaul is detected and steered around in milliseconds. Celerity and WispWest upgraded a MikroTik and Juniper network to OcNOS-SP on UfiSpace across three states this way.
| Access scenario | Rolle, die der Router übernimmt | Owned capability | Platform tier |
|---|---|---|---|
| FTTx / XGS-PON | OLT-Uplink-Aggregation | Shaping pro Service-VLAN, Deep-Buffer-Silicon | Edgecore / UfiSpace Aggregations-Tier |
| WISP / FWA | Tower- / POP-Aggregation | SR ECMP Multi-Uplink, BFD | Edgecore / UfiSpace |
| Municipal / rural | Middle-Mile-Übergabe | SR-MPLS-Middle-Mile-Transport (details →) | UfiSpace S9500-22XST / S9600-56DX |
| ISP-Internet-Edge | Peering handoff | IP-Core & Peering ansehen (details →) | Verantwortet von IP-Core & Peering |
Juniper, MikroTik und andere Namen sind Marken ihrer jeweiligen Eigentümer. IP Infusion ist nicht mit ihnen verbunden und wird nicht von ihnen unterstützt. Ordnen Sie jede Funktion der Hardware zu in der Feature-Matrix.
Erreichen Sie ländliche und kommunale Teilnehmer über offenen Middle-Mile-Transport.
Der Router betreibt ein SR-MPLS middle mile with TI-LFA fast reroute, so a rural or municipal build carries subscriber traffic to the core with data-plane recovery. Broadlinc runs this pattern on OcNOS-SP MPLS and UfiSpace for a rural fixed-wireless build in Kentucky.
SR-MPLS mit TI-LFA unter 50ms
IS-IS mit SR-Erweiterungen trägt den aggregierten Teilnehmerverkehr zum Core, und TI-LFA precomputes a loop-free backup path so a middle-mile link failure reroutes in under 50ms. For routed-optical 400G ZR and ZR+ links, see IPoDWDM.
Offene Lieferkette für geförderte Ausbauten
A rural or federally funded operator can source the aggregation router from more than one US-compatible open vendor, Edgecore or UfiSpace, so a build is not tied to one vendor's supply chain or lead times. The hardware and the OcNOS-SP software refresh on independent cycles.
Lizenzierung wächst, wenn Teilnehmer sich anbinden
OcNOS-SP-Lizenzierung skaliert nach oben von IPBASE to MPLS to PLUS as a network adds MPLS and more services, with no hardware swap, so a small ISP starts light and grows the router in place as subscriber counts rise.
Offene Plattformen, ein unterstütztes System
IP Infusion validiert, installiert vor und unterstützt den Router als ein System über eine breite Auswahl offener Plattformen hinweg, sodass ein finanziertes Projekt als unterstützte Kombination ausgeliefert wird statt als Eigenintegrationsprojekt. Dies ist der Service-Provider-Netzansatz am Access-Edge.
Dimensionieren Sie den Aggregationsrouter auf den Access-Edge.
IP Infusion liefert den Aggregationsrouter auf 43 validated platforms from Edgecore and UfiSpace, each lab-qualified per ASIC stepping with OcNOS-SP pre-loaded. A WISP or rural POP sizes on a compact tier; regional FTTx and converged metro aggregation size up on capacity and deep-buffer silicon.
| Access tier | Validated router | Silicon und Kapazität | Warum es zur Stufe passt |
|---|---|---|---|
| WISP / ländlicher POP |  UfiSpace S9500-22XST |
Broadcom Qumran AX, 300 Gbps, temperaturgehärtet | Kompakte, temperaturgehärtete Aggregation für einen Mast, POP oder ländlichen Verteilerschrank, wo Platz und Umgebung begrenzt sind. |
| Regionale FTTx- / OLT-Aggregation |  UfiSpace S9600-56DX |
Broadcom Qumran 2C, 4.8 Tbps, 8×400G + 48×100G | Bündelt viele OLT-Uplinks mit 400G zum Core. Zugleich die Metro-Aggregationsebene, siehe Metro-Ethernet. |
| Konvergente Metro-Aggregation |  UfiSpace S9610-36D |
Broadcom Jericho2C+ (BCM88850), 14.4 Tbps, 36×400G, deep-buffer silicon | Höchste Kapazität mit Deep-Buffer-Silicon für PON-Mikrobursts sowie redundante, im laufenden Betrieb austauschbare Netzteile und Lüfter für einen konvergenten Aggregationsstandort. |
Jede validierte Plattform ansehen in der Hardware-Kompatibilitätsliste, und ordnen Sie Features der Hardware zu in der Feature-Matrix.
Wie Sie den Aggregationsrouter dimensionieren
- Kleiner ISP- oder WISP-POP. Dimensionieren Sie eine kompakte 300-Gbps-Tier für einen Funkmast, POP oder ländlichen Verteilerschrank, temperaturgehärtet dort, wo die Umgebung es erfordert.
- Regionale FTTx- und OLT-Aggregation. Dimensionieren Sie die 4.8-Tbps-Tier, um viele OLT-Uplinks mit 400G-Übergabe an den Core zu aggregieren.
- Konvergente Metro-Aggregation. Dimensionieren Sie die 14.4-Tbps-Tier mit Deep-Buffer-Silicon dort, wo PON-Microbursts und mehrere Zugangsarten an einem Standort zusammenlaufen.
- Lizenzierung im laufenden Betrieb erweitern. Starten Sie mit IPBASE und steigen Sie auf MPLS und PLUS auf, während das Netz Dienste hinzufügt, ohne Hardwaretausch.
- One contract. IP Infusion validiert, installiert vor und unterstützt den Router als ein System, und Hardware und Software werden in unabhängigen Zyklen erneuert.
Formen Sie einen Teilnehmerdienst auf dem Uplink.
Das Shaping eines Teilnehmerdienstes folgt auf dem Router einem Muster: Klassifizieren Sie den Dienst, legen Sie eine geformte Rate und einen Scheduler in einer Policy fest und wenden Sie die Policy dann auf den Uplink an. Das Grundgerüst unten zeigt die Struktur dieser Policy; verwenden Sie die genauen Befehle und Optionen für Ihr Release aus dem OcNOS-SP QoS Guide.
! Representative OcNOS-SP HQoS queuing policy for Qumran deep-buffer platforms.
! The queuing-policy form and options vary by platform and release.
! 1. Classify the subscriber service by its queuing group
class-map type queuing subscriber-service
match qos-group <group>
! 2. Shape the service, add congestion avoidance, and weight its queue
policy-map type queuing shape-subscriber
class type queuing subscriber-service
shape <committed-rate> mbps
random-detect <thresholds> ! WRED congestion avoidance
wrr-queue weight <weight> ! or priority for strict priority
! 3. Apply the policy to the OLT uplink in the output direction
interface <uplink>
service-policy type queuing output shape-subscriberWas jeder Schritt bewirkt
- Classify. A queuing
class-mapmatches the subscriber service by its queuing group withmatch qos-group, and the service VLAN is mapped to that group in atype qospolicy, so each service can be shaped on its own. - Formen und planen. A queuing
policy-mapsets the shaped rate for the class withshape, addsrandom-detectWRED congestion avoidance, and weights the queue withwrr-queue weight(or usespriorityfor strict priority). - Apply. A
service-policy type queuing outputbinds the policy to the OLT uplink in the output direction, so every subscriber service on that port is shaped as designed. - Pro Service-VLAN. Wiederholen Sie Klasse und Policy je Service-VLAN, um Privatkunden-, Geschäftskunden- und Wholesale-Verkehr unabhängig voneinander auf demselben Uplink zu formen.
These are representative OcNOS-SP HQoS queuing commands for the Qumran deep-buffer platforms this aggregation router uses. The queuing-policy form, queue thresholds, and weights vary by platform and release; use the OcNOS-SP HQoS (Qumran) configuration guide for the exact form, documentation.ipinfusion.com.
Modernisieren Sie einen Legacy-L2-Ring zu IP/MPLS.
Sie überführen einen installierten Layer-2-Ring phasenweise auf IP/MPLS und EVPN-VXLAN auf offener Hardware und bleiben mit dem installierten Netz interoperabel, sodass die Teilnehmerdienste während der Umschaltung weiterlaufen. Race Communications migriert auf diese Weise einen L2-Ring auf IP/MPLS mit OcNOS.
Dem installierten Ring beitreten
Ein neuer offener Aggregationsrouter bildet standardbasierte Adjazenzen mit dem installierten Netz, sodass er ohne Neugestaltung am bestehenden Ring teilnimmt. Race wählte OcNOS wegen der robusten Protokollimplementierungen, auf die sich sein Netz bereits stützte.
EVPN-VXLAN und MPLS-Transport hinzufügen
Der Router ergänzt EVPN-VXLAN und MPLS L2/L3 transport alongside the legacy L2 ring, so new services ride IP/MPLS while the installed ring keeps carrying its traffic. The two coexist through the transition.
Den Ring Segment für Segment umstellen
Jedes Ringsegment wird nacheinander auf IP/MPLS umgestellt und jeweils validiert, bevor es produktiven Teilnehmerverkehr trägt. Graceful Restart und TI-LFA halten die Dienste bei jedem Wechsel im Forwarding, und IP Infusion unterstützt den Router in jedem Schritt.
Unterstützung bei der CLI-Übersetzung von Cisco IOS-XR zu OcNOS ist verfügbar, um die Konfigurationskonvertierung während einer Migration zu beschleunigen.
Offener Breitband-Aggregationsrouter im Vergleich zu einem proprietären Chassis.
Operators ask whether an open box can shape subscriber traffic as cleanly as a proprietary edge chassis. It can, with per-service-VLAN hierarchical QoS at aggregation scale, aggregation transport, and middle-mile reroute, and the hardware comes from more than one vendor on one support contract.
| Capability / model | Offener Aggregationsrouter (OcNOS-SP) | Proprietäres Chassis (Cisco / Juniper / Nokia) |
|---|---|---|
| Shaping pro Teilnehmer / pro Dienst | Shaping pro Queue, pro Port und pro Service-VLAN, WRED, WRR/WFQ/SP | Vendor-spezifisches QoS, Vendor-Hardware |
| PON-Microburst-Absorption | Deep-Buffer Jericho / Qumran Merchant-Silicon | Vendor-Buffer, Vendor-Preise |
| Aggregation transport | EVPN-VXLAN and MPLS L2/L3 (VPLS / VPWS / L3VPN) | Proprietary equivalents |
| Middle-Mile-Transport | SR-MPLS mit TI-LFA unter 50ms | Proprietäres SR / MPLS |
| WISP / FWA Backhaul | SR ECMP Multi-Uplink, BFD, VRRP, Graceful Restart | Vendor equivalents |
| Hardware-Beschaffung | 43 validierte Edgecore- / UfiSpace-Plattformen, unabhängige Erneuerung | Chassis und Lifecycle aus einer Hand |
| Lizenzierung | Progressiv von IPBASE über MPLS zu PLUS, kein Hardwaretausch | Vendor-Lizenzierungspakete |
| Supportmodell | Ein Anbieter verantwortet Software, Hardware und RMA unter einem Vertrag | Getrennte NOS- und Hardware-Anbieter oder ein geschlossener Stack |
Cisco, IOS-XR, Cisco 8000, Juniper, Junos, Nokia und SR OS sind Marken ihrer jeweiligen Eigentümer. IP Infusion ist mit diesen Anbietern nicht verbunden und empfiehlt sie nicht; der Vergleich spiegelt die OcNOS-SP-Fähigkeiten wider, die überprüfbar sind in der Feature-Matrix. Subscriber termination is out of scope; see the BNG question in the FAQ below.
