UfiSpace S9620-54DC
Broadcom Qumran3U (BCM88400)
- 용량
- 1.2 Tb/s
- 버퍼
- 4GB
- 포트
- 40x 1/10/25G SFP28, 8x 1/10/25/50G SFP56, 4x 100G QSFP-DD, 2x 400G QSFP-DD
GNSS 수신기 내장, Class C 타이밍, 400G ZR 및 OpenZR+를 갖춘 25G~400G 혼합 애그리게이션.
UfiSpace 제품 페이지 액세스 · 1RU액세스 링부터 코어까지, Qumran3 오픈 라우터.
Qumran3는 통신사업자 네트워크를 위한 Broadcom의 최신 StrataDNX 라우팅 실리콘입니다. 통신사업자 네트워크의 역할은 세 가지 칩이 나누어 맡습니다. 액세스용 1.2 Tb/s Qumran3U, 애그리게이션용 2.4 Tb/s Qumran3A, 그리고 코어, 엣지, 피어링, DCI용 25.6 Tb/s Qumran3D입니다. IP Infusion은 세 칩 모두에 대한 OcNOS 지원을 계획하고 있으며, UfiSpace와 Edgecore의 오픈 하드웨어 기반 완성형 라우터로 제공할 예정입니다.
1.2~25.6 Tb/s액세스, 애그리게이션, 코어
4개 플랫폼UfiSpace 및 Edgecore 제공
800G ZR/ZR+라우터 포트 내 코히어런트 광학
Qumran3란
세 가지 칩으로 액세스, 애그리게이션, 코어를 모두 담당합니다.
Qumran3U
1.2 Tb/s · 액세스. 셀 사이트 및 기업 트래픽 애그리게이션, PON OLT 업링크, 메트로 핸드오프를 1RU 라우터 한 대로 처리합니다.
BCM88400Qumran3A
2.4 Tb/s · 애그리게이션. Carrier Ethernet, 셀 사이트 라우터, 모바일 백홀, PON OLT, 마이크로웨이브 액세스, 애그리게이션 라우터, 딥 버퍼 ToR(Top of Rack).
BCM88490Qumran3D
25.6 Tb/s · 코어. 이더넷 스위칭, Carrier Ethernet, 엣지 및 코어 라우터, 피어링, DCI, 애그리게이션을 지원하며 800G ZR 및 ZR+에 대응합니다.
BCM88870IP Infusion은 이 칩들을 완성형 라우터로 제공할 예정입니다. 칩을 탑재한 오픈 하드웨어는 UfiSpace와 Edgecore가 제작하며, IP Infusion은 OcNOS, 검증된 플랫폼, 광학 모듈, 그리고 단일 지원 계약을 제공할 예정입니다.
세 칩의 공통 사양. 계층형 트래픽 매니저, 딥 버퍼링, 그리고 이더넷 OAM, MPLS, Segment Routing을 갖추고 있습니다. 포트 수와 버퍼 크기는 칩이 아니라 플랫폼 제조사가 결정합니다. 칩 간의 차이는 용량입니다.

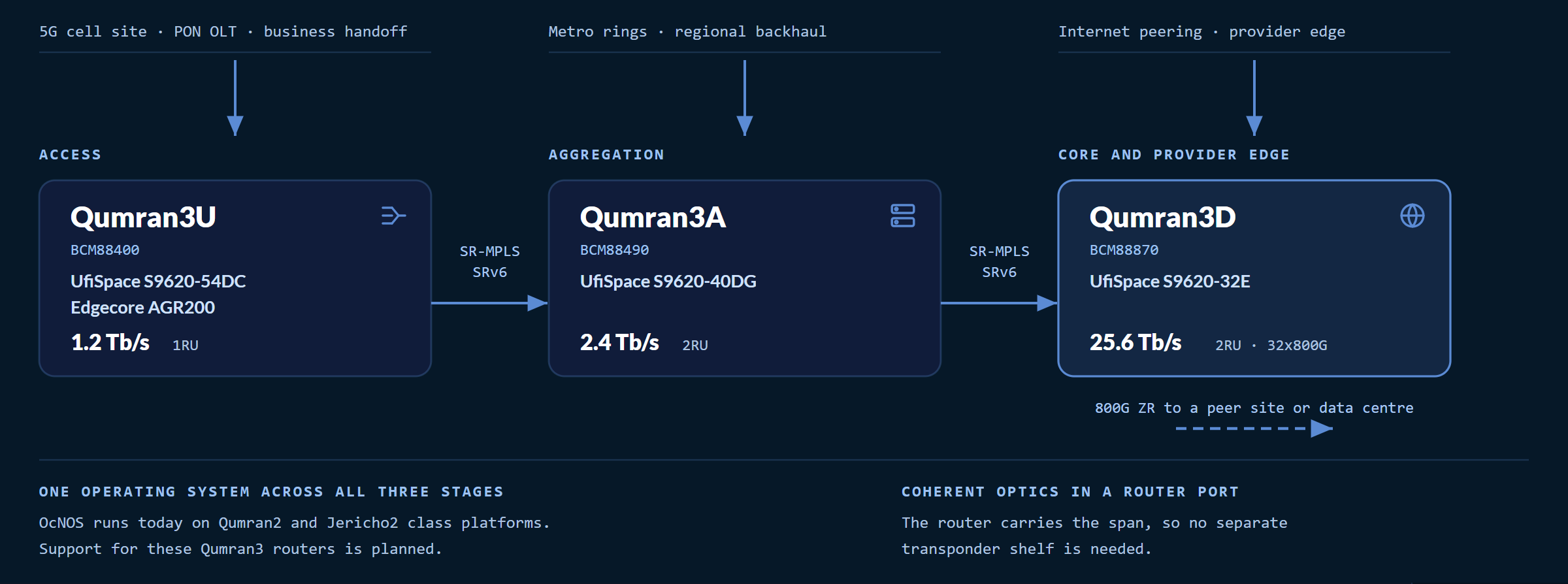

네트워크 내 위치
각 칩은 네트워크의 서로 다른 구간을 담당합니다.
Qumran3U는 가입자, 모바일, 기업 트래픽이 처음 모이는 지점에 위치합니다. Qumran3A는 그 상위의 메트로 링을 담당합니다. Qumran3D는 이 트래픽을 전송하고 피어링하며, 자체 포트에 장착한 코히어런트 광학으로 다른 사이트에 전달합니다.
주요 용도
네트워크 모든 구간에서 장비 수를 줄입니다.
세 칩이 하나의 운영체제 아래에서 네트워크의 세 구간을 담당합니다. 각 카드는 해당 구간에서 달라지는 점을 설명합니다.
여러 장비를 라우터 한 대로
셀 사이트, 기업, PON OLT 트래픽을 1RU 라우터 한 대로 애그리게이션합니다. 타이밍과 딥 버퍼링이 같은 장비에 통합되어 있어, 전원과 케이블링, 관리가 필요한 별도의 타이밍 어플라이언스가 필요 없습니다.
액세스장비 대신 포트 단위로 용량 증설
지금까지 용량을 늘리려면 장비를 추가해야 했고, 장비마다 별도의 전원, 케이블링, 관리가 뒤따랐습니다. 2.4 Tb/s 애그리게이션 라우터는 이미 랙에 설치된 장비의 포트로 이러한 증가분을 수용합니다.
애그리게이션코히어런트 광학으로 트랜스폰더 셸프 제거
통신사업자 광케이블로 사이트를 연결하려면 라우터 옆에 별도의 셸프가 필요했습니다. 링크 하나를 위해 섀시, 전원, 관리 시스템이 하나씩 더 늘어나는 구조입니다. 라우터 포트에 800G ZR 및 ZR+를 장착하면 라우터가 해당 구간을 직접 담당하므로, 링크를 구성하는 장비가 두 대에서 한 대로 줄어듭니다.
코어 및 인터커넥트발표된 절감 효과. "단일 Qumran3D 기반 라우팅 솔루션은 이전 세대 대비 최대 66% 더 많은 에너지와 최대 80% 더 많은 랙 공간을 절약합니다." Broadcom, 2023년 10월.
IP Infusion을 선택하는 이유
만드는 곳은 여럿, 제공하는 곳은 하나.
실리콘은 Broadcom이, 오픈 하드웨어는 UfiSpace와 Edgecore가 만듭니다. IP Infusion은 이를 하나로 통합하여 OcNOS, 검증된 플랫폼, 광학 모듈, 단일 지원 계약을 포함한 완성형 라우터를 제공합니다.
네트워크 운영체제가 아닌 완성형 라우터
IP Infusion은 StrataDNX의 Broadcom Authorized Development Collaborator(공인 개발 협력사)입니다. IP Infusion의 StrataDNX 팀은 Broadcom으로부터 직접 교육을 받았으며 Broadcom 애플리케이션 엔지니어와 긴밀히 협업합니다. 소프트웨어, 검증된 오픈 하드웨어, 광학 상호운용성, 기술 지원을 한 회사가 모두 제공하므로, 문제 해결의 책임도 한 벤더가 집니다.
상용 환경에서 운영 중인 서비스 사업자 기능
OcNOS가 현재 Qumran2 및 Jericho2 플랫폼에서 지원하는 기능은 다음과 같습니다. UfiSpace S9510-28DC에서 OcNOS-SP-PLUS로 취득한 E-Line 및 E-LAN MEF 3.0 인증은 이러한 링이 전달하는 기업 서비스를 포괄합니다. 계층형 QoS는 서비스별, 테넌트별로 셰이핑과 스케줄링을 수행하므로, 포화 상태의 업링크에서도 정의된 정책에 따라 각 클래스가 대역폭을 공유합니다. SR-MPLS와 SRv6는 엣지에서 경로를 프로그래밍하여, 재설계 없이 노드 단위로 용량을 확장합니다.
포워딩 라우터에서 직접 수행하는 타이밍
모바일 전송과 공유하는 링에서 OcNOS는 포워딩 중인 라우터에서 G.8275.1 풀 타이밍을 실행하며, 검증된 플랫폼은 G.8273.2 Class C 홉당 사양을 충족합니다. 달성 Class는 플랫폼과 릴리스에 따라 다릅니다. 이와 별도로 플랫폼 제조사는 아래 Qumran3 라우터에 대해 Stratum 3E OCXO 통합 기반의 Class C 정확도를 발표하고 있습니다.
상용 환경의 코히어런트 광학
OcNOS-SP는 플러거블의 송신 파장, 변조 방식, FEC를 설정하고 pre-FEC, post-FEC, 광 파워 텔레메트리를 스트리밍합니다. 이 제어 기능은 현재 Qumran2 및 Jericho2 계열 플랫폼 8종에서 운영 중이며, 여러 벤더와의 상호운용성이 입증되었습니다. Qumran3D가 지원되면 이 기능은 800G로 확장됩니다.
섀시와의 비교. 단일 칩 기반 1RU 또는 2RU 라우터가 라인 카드와 슈퍼바이저로 구성된 섀시를 대체합니다. 대신 장애 도메인이 커진다는 트레이드오프가 있으며, 이는 시스템 수준에서 해결합니다. 여기에 소개된 모든 플랫폼은 이중화 핫스왑 전원 및 팬과 BMC(Baseboard Management Controller)를 탑재한다고 제조사가 발표하고 있습니다. 필요한 노드 수는 토폴로지에 따라 달라집니다.
Qumran3 기반 오픈 하드웨어
4개의 오픈 플랫폼이 세 가지 역할을 담당합니다.
UfiSpace와 Edgecore는 현재 이 라우터들을 생산하고 있습니다. 액세스용 2종, 애그리게이션용 1종, 코어용 1종입니다. OcNOS는 4개 플랫폼 모두를 지원할 예정입니다. 아래의 모든 수치는 플랫폼 제조사가 발표한 값입니다.
Edgecore AGR200
Broadcom Qumran3U (BCM88400)
- 용량
- 1.2 Tb/s
- 버퍼
- 16GB
- 포트
- 40x 25G SFP28, 8x 50G SFP56, 2x 400G QSFP-DD(1개는 800G로 업그레이드 가능)
동일한 실리콘에 더 깊은 버퍼와 최대 24 W의 코히어런트 광학을 지원합니다. AS7927-50X로도 등재되어 있습니다.
Edgecore 제품 페이지 액세스 · 1RU
UfiSpace S9620-40DG
Broadcom Qumran3A (BCM88490)
- 용량
- 2.4 Tb/s
- 버퍼
- 16GB
- 포트
- 24x 1/10/25/50G SFP56, 12x 40/100G QSFP28, 4x 400G or 2x 800G QSFP-DD
800G ZR 및 ZR+, SRv6, Class C 타이밍을 갖춘 고밀도 애그리게이션.
UfiSpace 제품 페이지 애그리게이션 · 2RU
UfiSpace S9620-32E
Broadcom Qumran3D (BCM88870)
- 용량
- 25.6 Tb/s
- 버퍼
- 32GB
- 포트
- 32x 100/200/400/800G QSFP-DD, 4x 1/10/25G SFP28
코어, 엣지, 피어링, DCI를 위한 800G 32포트, 800G ZR 및 ZR+ 지원.
UfiSpace 제품 페이지 코어 · 2RU출처. 포트 및 버퍼 수치는 UfiSpace와 Edgecore가 각 플랫폼에 대해 발표한 값입니다. 같은 칩을 사용하는 플랫폼이라도 수치가 다른 이유는 두 항목 모두 보드 설계에서 결정되기 때문입니다. 위의 두 Qumran3U 라우터는 각각 4GB와 16GB 버퍼를 탑재하고 출하됩니다. UfiSpace는 액세스용 실리콘을 Qumran3u로 표기하지만, 이 페이지에서는 Qumran3U, Qumran3A, Qumran3D로 통일하여 표기합니다.
Qumran3 관련 질문
Broadcom Qumran3란 무엇입니까?
Qumran3는 통신사업자 네트워크를 위한 Broadcom의 최신 StrataDNX 라우팅 프로세서 제품군입니다. 세 가지 칩이 통신사업자 네트워크의 역할을 나누어 맡습니다. 액세스용 1.2 Tb/s Qumran3U, 애그리게이션용 2.4 Tb/s Qumran3A, 그리고 코어, 엣지, 피어링, DCI용 25.6 Tb/s Qumran3D입니다. Qumran 칩은 중앙 집중형 라우터 구조이므로 패킷 처리, 트래픽 관리, 스위칭이 별도의 패브릭 없이 하나의 장비 안에서 이루어지며, 라우터를 1RU 또는 2RU 고정형 박스로 구성할 수 있습니다.
Qumran3의 부품 번호는 무엇입니까?
세 가지 칩이 통신사업자 네트워크의 역할을 담당합니다. Qumran3U는 1.2 Tb/s의 BCM88400, Qumran3A는 2.4 Tb/s의 BCM88490, Qumran3D는 25.6 Tb/s의 BCM88870입니다.
Qumran3D, Qumran3A, Qumran3U의 차이점은 무엇입니까?
차이는 용량입니다. Qumran3U(BCM88400)는 액세스용으로 1.2 Tb/s로 동작합니다. Qumran3A(BCM88490)는 애그리게이션용으로 2.4 Tb/s로 동작하며, 1GE부터 800GE까지의 포트 속도를 지원합니다. Qumran3D(BCM88870)는 코어, 엣지, 피어링, DCI용으로 25.6 Tb/s로 동작하며, 최대 800GE의 포트 속도를 지원합니다. 포트 수와 버퍼 크기는 칩이 아니라 플랫폼 제조사가 결정합니다. 이 페이지의 두 Qumran3U 라우터도 서로 다른 버퍼를 탑재하고 출하됩니다.
Qumran3를 사용하는 오픈 라우터는 무엇입니까?
2026년 9월 기준 4종입니다. 액세스용 Qumran3U 기반으로는 UfiSpace의 S9620-54DC와 Edgecore의 AGR200이 있습니다. 애그리게이션용 Qumran3A 기반으로는 UfiSpace의 2.4 Tb/s S9620-40DG가 있습니다. 코어용 Qumran3D 기반으로는 UfiSpace의 25.6 Tb/s S9620-32E가 있습니다. OcNOS는 4종 모두를 지원할 예정입니다.
Qumran3는 코히어런트 ZR 및 ZR+ 광학을 지원합니까?
네, 제품군 전체에서 지원합니다. Broadcom은 Qumran3D가 DCI 및 IPoDWDM을 위해 새롭게 등장하는 800ZR+ 광학을 지원한다고 밝히고 있습니다. 플랫폼 제조사들도 모든 구간에서 코히어런트 지원을 발표하고 있습니다. Qumran3U 기반 S9620-54DC는 400G ZR 및 OpenZR+, Qumran3U 기반 AGR200은 최대 24 W의 코히어런트 광학, Qumran3A 기반 S9620-40DG와 Qumran3D 기반 S9620-32E는 800G ZR 및 ZR+를 지원합니다. 코히어런트 플러거블이 라우터 포트에 장착되므로 별도의 트랜스폰더 셸프가 필요 없습니다.
Qumran3와 Jericho3는 어떻게 다릅니까?
Broadcom은 Qumran을 패브릭 인터페이스가 없는 중앙 집중형으로 분류하므로, 라우터가 하나의 장비 안에서 완결되는 고정형 단독 라우터가 됩니다. Jericho3는 확장형으로 분류되며 Ramon3 패브릭 엘리먼트로 연결되는 100G 패브릭 SerDes 160포트를 갖추고 있어, 섀시 내 라인 카드를 구성합니다. 두 칩 모두 Broadcom Elastic Pipe 패킷 프로세서와 계층형 트래픽 매니저를 사용합니다.
OcNOS는 Qumran3를 지원합니까?
Qumran3 제품군에 대한 OcNOS 지원은 예정되어 있습니다. OcNOS는 이미 Qumran2 및 Jericho2 계열 플랫폼의 상용 환경에서 코히어런트 광학 제어와 pre-FEC 및 post-FEC 텔레메트리를 포함해 운영되고 있으므로, 동일한 운영 모델이 Qumran3에도 그대로 이어집니다.
