PTP 與 SyncE：適用於 5G 與 AI 網路的亞 100ns 定時

5G NR、時間敏感型 AI 工作負載以及現代工業傳輸，都要求全網範圍內的亞微秒級相位對齊。OcNOS 實現了 IEEE 1588v2 PTP（Class C/D）、ITU-T SyncE 以及二者融合的混合模式，並在經過驗證的蜂窩站點路由器上分布部署邊界時鐘與透明時鐘。

定時分發：從 Grandmaster 到蜂窩站點

經 GPS 馴服的主時鐘在匯聚站點注入時間。每一跳都是一個運行 OcNOS 的 PTP 邊界時鐘（BC），從 SyncE 恢復頻率、從 PTP 恢復相位，並逐級向下重新打時間戳直至基站路由器。

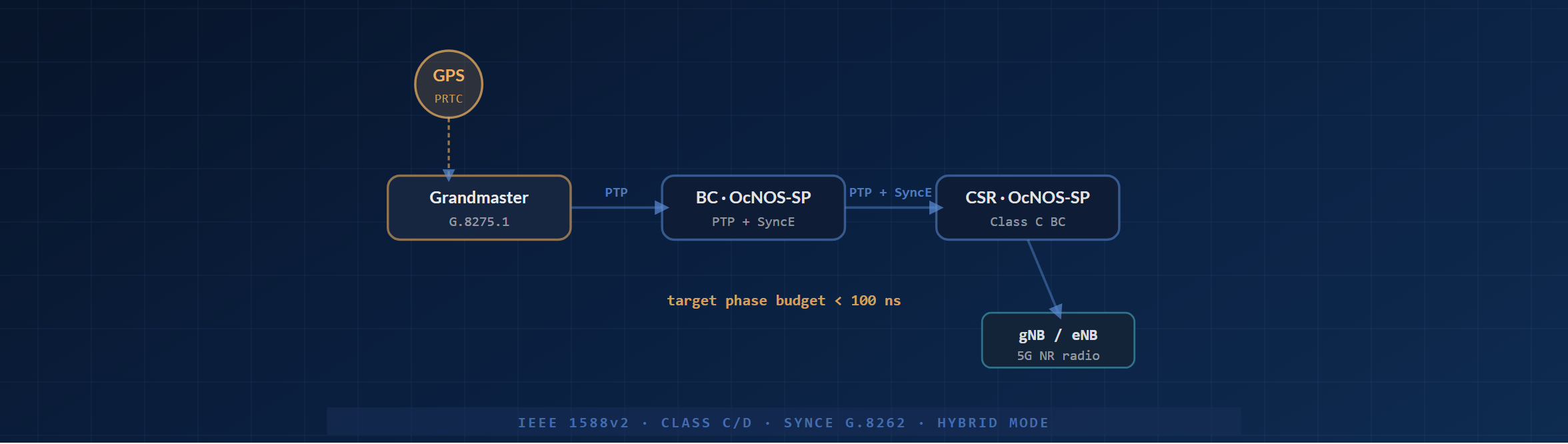

PTP 時序拓樸：由 GPS 餵入的 grandmaster 透過 boundary clock 將 Class C and D 時序分送至基地台路由器與 5G gNB
PTP：GPS grandmaster、boundary clock 與基地台路由器，向 5G gNB 供應時序。

為什麼授時比以往任何時候都更重要

5G TDD 時隙對齊、協作多點（CoMP），以及新興的時間敏感網路（TSN）規範，均需要 端到端相位精度低於 1.5 µs，而大多數現代無線 profile 會將其收緊至數百納秒。AI 網路越來越需要亞微秒級時間戳，以追蹤 GPU 集合通信的停頓。OcNOS 在每一跳上將用於相位的 IEEE 1588v2 PTP 與用於頻率的 SyncE 融合為單一混合時鐘，使每個接口都與 grandmaster 保持鎖定。

OcNOS 的 PTP 與 SyncE 實現

Profiles

G.8275.1 / G.8275.2

提供全路徑（G.8275.1）和部分定時支持（G.8275.2）profile，外加用於傳統設備互通的 default 和 telecom-2008 profile。

SyncE

G.8261 + G.8262

採用 EEC-Option 1/2 時鐘規範的 SyncE 頻率分發、ESMC 品質等級信令，以及最優源選擇。

邊界時鐘（Boundary Clock）

Class C / Class D

支持邊界時鐘和透明時鐘模式並配備硬體時間戳；經驗證的平台可達到逐跳 Class C 和 Class D 規格。

Holdover

參考丟包容差

OCXO 與銣鍾馴服的保持功能可在參考路徑丟失時將相位在數小時內維持在預算範圍內，這對蜂窩站點的生存至關重要。

遙測

gNMI 同步狀態

逐埠的 PTP 伺服狀態、offset-from-master、mean-path-delay 以及 SyncE QL 均以流式傳感器形式暴露，用於主動式定時告警。

驗證平台

基站路由器

已在 UfiSpace S9500-22XST 和 S9510-28DC 級硬體上驗證 PTP/SyncE，包括 1PPS / 10MHz / ToD 外部定時埠。

OcNOS 時鐘為您帶來的能力

  • 單一鏡像，完整時鐘棧。 PTP 和 SyncE 是 OcNOS-SP CSR 鏡像的一部分，無需單獨的定時許可層級。
  • 開放硬體已認證。 在配備硬體時間戳 ASIC 和受控振蕩器的基站路由器上完成端到端驗證。
  • 成熟的告警機制。 相位越界、進入保持、QL 降級等事件可通過 syslog、gNMI 和 SNMP trap 上報。
  • 5G-ready. 適用於前傳（xHaul）和中傳部署的參考設計，與 ITU G.8275.1 預算表保持一致。
5G 回傳 RoCEv2 OcNOS-SP CSR

正在建置 5G 傳輸或對同步敏感的網路架構？

申請技術演示 →
常見問題

常見問題

PTP 與 SyncE 有何區別？
PTP（IEEE 1588v2）提供相位與時刻精度，而 SyncE（ITU-T G.8261/G.8262）提供實體層頻率。OcNOS 將兩者作為逐跳混合時鐘同時運行，從 SyncE 復原頻率，從 PTP 復原相位。
OcNOS支援哪些PTP profile？
OcNOS 支援 G.8275.1 完整計時支援與 G.8275.2 部分計時支援的電信設定檔，以及用於相容舊系統互通的 default 與 telecom-2008 設定檔。
OcNOS能夠實現怎樣的時間精度？
OcNOS 支援具備硬體時間戳的 boundary clock 與 transparent clock 模式，所支援的平台符合 IEEE 1588v2 Class C 與 Class D 的逐跳規格，針對 5G 傳輸的相位預算目標為低於 100ns。
如果參考源遺失，計時會發生什麼情況？
OCXO 與銣馴服的 holdover 可在參考路徑消失時將相位在數小時內保持在預算範圍內，這對基地台站點的存續至關重要。相位越界與進入 holdover 的事件透過 syslog、gNMI 與 SNMP trap 上報。
在 OcNOS 中，哪些平台支援 PTP 與 SyncE？
PTP 與 SyncE 已在 UfiSpace S9500-22XST 與 S9510-28DC 等級硬體等蜂巢站點路由器上完成測試，包括 1PPS、10MHz 與 ToD 外部定時連接埠，並隨 OcNOS-SP CSR 映像檔一同提供，無需單獨的定時授權層級。
