8 レール · RoCEv2 · Tomahawk 5

AI Fabric 向けレール最適化ネットワークトポロジ

レール最適化ネットワークは、8 基の NIC を備えた各 GPU サーバーから 1 基の NIC を 8 本のレールそれぞれに割り当て、すべてのレールをそれ専用の leaf とします。これにより、支配的なレール内 AllReduce は 1 つの leaf 上にとどまり、spine には一切到達しません。 これは配線とトラフィックローカリティの規律であり、spine 数を削減する手法ではありません。spine は 1:1 ノンブロッキングを維持し、レール間の残余トラフィックのみを運びます。Broadcom Tomahawk 5 上の無損失 RoCEv2 を介した OcNOS-DC 上に構築されます。

アーキテクチャレビューをご予約ください AI ファブリック設計スイートを開く
8 railsサーバーごと・レールごとに 1 基の NIC
~2,048GPU 2 階層 1:1 上限
TH4 & TH5Broadcom シリコン
1 NOSオープンハードウェア上の OcNOS-DC
配線の規律

レール最適化の意味と、rail-only との違い

最新の GPU サーバーは 8 基の NIC を搭載します。レールとは、すべてのサーバーから取り出した 1 つの NIC 位置です。すべてのサーバーの NIC-1 が rail-1 を構成し、以降 rail-8 まで同様です。レール最適化は各レールをそれ専用の leaf に接続するため、すべてのサーバーは 8 本のレール leaf それぞれに 1 本のリンクを持ちます。

その効果はローカリティにあります。xCCL ライブラリは支配的な AllReduce を単一のレール内でスケジュールし、そのレールは 1 つの leaf であるため、トラフィックは leaf から出ることがありません。より小さなレール間の残余のみが spine に到達します。レール最適化は配線とトラフィックローカリティの規律であり、spine を縮小する手法ではなく、spine は 1:1 ノンブロッキングを維持します。

  • Rail-only はレール整合された leaf を維持しつつ spine 階層を省くため、レール間トラフィックはネットワークパスではなくサーバー内 GPU スケールアップドメインに依存します。少数のラックにはより安価ですが、クラスターが 1 つのスケールアップドメインを超えて成長すると、レール間フロー向けのファブリック経路がなくなります。
  • Rail-optimized はレール leaf の上に 1:1 ノンブロッキング spine を追加し、レール間フローに実際のネットワークパスを与えます。これは標準的な単一ポッドのスケーラブルユニットであり、rail-only はその下位のエントリーポイントです。
なぜ重要か

レール整合がホットな集合通信をローカルに保つ

分散トレーニングは、勾配同期のための AllReduce のような集合通信が支配的であり、これらは xCCL ライブラリ（NCCL、RCCL、oneCCL）を介して実行されます。レール整合は同一ランクの GPU を共有 leaf 上に配置するため、こうした集合通信は最小のホップ数で完了し、一般的なケースでは spine を経由しません。これによりテールレイテンシが抑えられ、テールレイテンシは同期ステップのペースを決定します。すなわち、ステップは最も遅い GPU がその交換を終えたときにのみ完了します。

Locality

集合通信のローカリティ

xCCL は支配的な AllReduce を 1 つのレール内でスケジュール. Because a rail is one leaf, that traffic stays on the leaf and never contends for spine capacity.

AIファブリックトポロジー
Hop count

最小のホップ数

同一ランクの GPU は leaf を共有するため、勾配同期の交換は最小のホップ数で完了します。spine はレール間の残余のみを運びます。

テールレイテンシ

テールレイテンシの低減

同期ステップは最も遅い交換が終わったときに終了します。ホットな集合通信を spine から外すことで、処理全体を停滞させるロングテールを削減します。

Path use

均等なパス利用

spine に到達するレール間トラフィックについては、 ダイナミックロードバランシング エレファントフローを分散させ、単一のアップリンクがホットスポットにならないようにします。

DLB アダプティブルーティング
リファレンスデザイン

レール最適化ファブリックのレイアウト

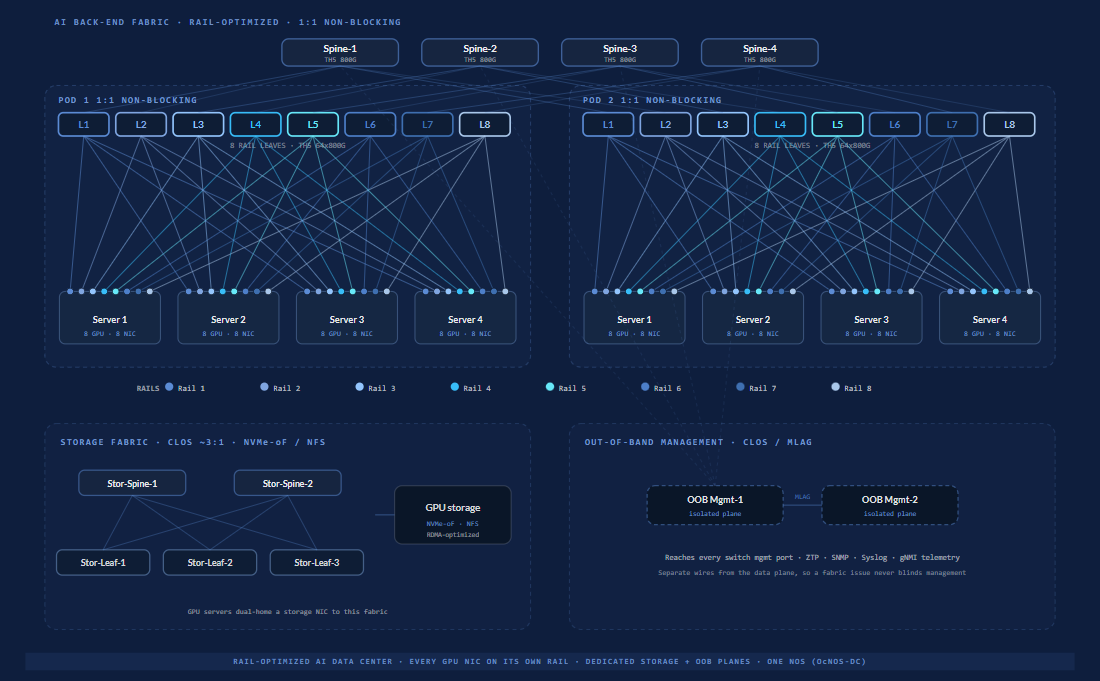

各 GPU サーバーはレールごとに 1 基、計 8 基の NIC を搭載し、各レールはそれ専用の leaf であるため、サーバー上の 8 基すべての NIC は異なる leaf に着地します。rail-N をまたぐ AllReduce は leaf-N 内にとどまり、spine には一切触れません。1:1 ノンブロッキング spine はレール間の残余のみを運びます。この図は模式的なものであり、レール整合を読みやすく保つためにサーバー数と spine 数を減らして描いています。

Rail-optimized AI data center on OcNOS-DC: a shared 800G Tomahawk 5 spine tier over two GPU pods where every server maps its eight NICs one per rail to eight color-coded rail leaves, plus a separate storage fabric (leaf-spine Clos, NVMe-oF and NFS) and an isolated out-of-band management plane that reaches every switch.
完全なレール最適化 AI データセンター。すべての NIC がそれ専用のレール leaf に接続された 2 つの GPU ポッド、専用のストレージファブリック、そして分離されたアウトオブバンド管理プレーンを、すべて 1 つの NOS（OcNOS-DC）上で実現します。

OcNOS構成要素： BGP-unnumbered の L3 アンダーレイ、すべてのレール leaf 上の RoCEv2 無損失（PFC + ECN）、spine 階層での DLB、全体にわたる gNMI/OpenConfig テレメトリ。HCL 掲載の Tomahawk 5 ハードウェアである Edgecore AIS800-64D および UfiSpace S9321-64E（64×800G）上に構築されます。

ファブリックの整合

レール最適化・rail-only・ToR の比較

選択のポイントは、ファブリックが何に整合するかにあります。レールレイアウトは各 GPU ランクをネットワークプレーンに整合させるため、クラスター全体の同一ランク GPU が leaf を共有し、集合通信は最小のホップ数で完了します。ToR レイアウトはサーバーに整合します。1 台のサーバー内のすべての NIC がそのラックスイッチに着地するため、配線は簡素ですが、異なるラックにある同一ランクの GPU は spine を往復させられます。AllReduce が支配的な GPU トレーニングファブリックでは、レール整合が標準です。ToR は、トラフィックがランク同期的でないストレージや汎用ラックには依然として優れた選択肢です。

Property Rail-optimized単一ポッドの標準 Rail-only小規模クラスターのエントリー Top-of-rack（ToR）server-aligned
Alignment 各 GPU ランクをネットワークプレーンに整合。すべてのサーバーの NIC-N が leaf-N に接続。 同じレール整合。NIC-N はレール leaf-N に接続するが、leaf は 1 列のみ。 ネットワークをサーバーに整合。サーバー内のすべての NIC がそれ専用のラックスイッチに接続。
Spine tier レール leaf の上に 1:1 ノンブロッキング spine。 spine 階層なし。レール leaf は単独で構成。 ラックスイッチの上に標準的な spine。
レール間パス ノンブロッキング spine を通る実際のネットワークパス。 サーバー内 GPU スケールアップドメインに依存。1 つのドメインを超えて成長するとファブリック経路なし。 ランク同期トラフィックは spine へ押し上げられる。
集合通信のホップ数 最小。同一ランクのピアが leaf を共有するため、レール内 AllReduce は 1 つの leaf 上にとどまる。 レールは依然として 1 つの leaf であるため、レール内も同様に低い。 より高い。異なるラックにある同一ランクのピアは異なるスイッチに配置されるため、集合通信は spine を横断する。
最適な選択 GPU トレーニングおよび推論ファブリック向けの標準的な単一ポッドスケーラブルユニット。 1 つのスケールアップドメイン以下の少数のラック。エントリーポイント。 トラフィックがランク同期的でないストレージ・CPU・汎用ラック。
Scale

レール最適化ファブリックのスケール範囲

スケールはスイッチの radix と、各 800G ポートが GPU にどうマッピングされるかによって決まります。radix-64 の Broadcom Tomahawk 5（51.2 Tbps、64×800G）では、設計は 2 階層の leaf-spine から 3 ステージ Clos までに及びます。集合通信トラフィックの大半はレールローカルにとどまるため、super-spine プレーンは実際に必要なポッド間比率にのみ合わせてサイジングされます。参考として、Meta は 24,000 GPU の Ethernet ベース AI トレーニングクラスターを公表しており、これは Ethernet ファブリックが単一ポッドをはるかに超えて動作することを示しています。

~2,048 Tomahawk 5 · 64×800G

2 階層、1:1 ノンブロッキング

GPU あたり 1 つの 800G ファブリックポートによるレール最適化 leaf-spine。標準的な単一ポッドスケーラブルユニット。

8,000+ Tomahawk 5 · 800G ブレイクアウト

800G ブレイクアウトを用いた 2 階層

800G ポートを複数の GPU NIC にブレイクアウトし、スイッチあたりの GPU 密度を高めた同じ 2 階層設計。

16,000+ Tomahawk 5 · super-spine プレーン

3ステージClos

レール最適化ポッドの上に super-spine 階層を追加します。各ポッドは 1:1 ノンブロッキングを維持し、super-spine がポッド間比率を決定します。

~65,536 Tomahawk 5 · fat-tree 上限

fat-tree の限界

この radix における 3 ステージ fat-tree の理論上限。ポッド間比率はワークロードに合わせて調整されます。

ご自身のクラスタをサイジングしますか。 The AI Fabric Design Suite は GPU あたり 1 つのファブリック NIC でノンブロッキングの 2 階層 leaf-spine ポッドをサイジングし、3 階層規模へと移行する際にはそれを示します。トポロジの全体像については、次をご覧ください。 AIファブリックトポロジー reference.

IP Infusion による構築

OcNOS-DC がレール最適化ファブリックを構築する方法

OcNOS-DC は、HCL 掲載の Tomahawk 5 スイッチを、ルーテッドアンダーレイ・無損失 RoCEv2 基盤・適応型ロードバランシング・ストリーミングテレメトリを備えたレール最適化ファブリックへと変えます。これは 1 つのシステムです。検証済みハードウェア、OcNOS-DC ネットワークオペレーティングシステム、そして 1 つの TAC と 1 つの SLA による単一のサポート契約です。

Underlay

BGP-unnumbered L3

BGP unnumbered によるルーテッドアンダーレイは、リンクごとのアドレス設計を不要にし、ECMP によってすべてのレール to spine パスにトラフィックを分散させます。

Lossless

PFC + ECN を用いた RoCEv2

OcNOS-DC は RoCEv2 が必要とする無損失 Ethernet 基盤を提供します。PFC がプライオリティを無損失に保ち、ECN が輻輳をマークします。RoCEv2 自体は、その基盤上で動作する NIC トランスポートです。

RoCEv2ロスレスファブリック
Balancing

ダイナミックロードバランシング

DLB は静的ハッシュではなくリアルタイムのパス品質によってエレファントフローを分散させるため、レール間トラフィックが 1 つのアップリンクに集中せず、適切に運用されたファブリックは Tomahawk 4/5 で 90 percent を超える利用率を目標にできます。

DLB アダプティブルーティング
テレメトリ

gNMI／OpenConfig

パスごとの利用率とキュー深度のカウンターは OpenConfig モデルによって gNMI 経由でストリーミングされるため、クラスター立ち上げ時にクローズドループデータでファブリックをチューニングできます。

ハードウェア

HCL 掲載の Tomahawk 5

検証済みの 64×800G スイッチである Edgecore AIS800-64D および UfiSpace S9321-64E 上で動作します。ここでのすべての leaf と spine は OcNOS ハードウェア互換性リストに掲載されています。

検証済みハードウェア（HCL）
Forward-looking

Ultra Ethernet 対応

IP Infusion は Ultra Ethernet Consortium の貢献メンバーであり、OcNOS-DC は UEC 1.0 ファブリックプロファイルに追従しているため、UEC 対応 NIC の出荷に合わせてファブリックはそのまま発展します。プロファイルへの整合は認証の主張ではありません。

Ultra Ethernet（UEC）
リソース

AIファブリックリファレンスデザインを入手

The full PDF: rail-optimized topology, switch and transceiver counts, validated platforms, and a RoCEv2 lossless starting profile on OcNOS-DC.

PDF をダウンロード
よくある質問

レール最適化ネットワーク FAQ

レール最適化ネットワークとは何ですか。
A rail-optimized network is an AI fabric wiring pattern for GPU servers. Each server carries 8 NICs, one per "rail", and every rail is homed to its own dedicated leaf. Because rail-N from every server lands on leaf-N, the dominant same-rail AllReduce traffic stays inside one leaf and never traverses the spine. That keeps hop count and tail latency low for the collective patterns that dominate distributed training.
レール最適化と rail-only の違いは何ですか。
どちらも GPU NIC をレールに整合させます。 Rail-only は小規模クラスターのケースです。spine 階層のないレール整合 leaf の 1 列構成であるため、レール間トラフィックは GPU スケールアップドメインに依存します。 Rail-optimized はそれらのレール leaf の上に 1:1 ノンブロッキング spine を追加するため、レール間フローは実際のネットワークパスを持ちます。rail-only は少数のラックにはより簡素で安価です。レール最適化は、レール間帯域幅が必要になった時点での標準的な単一ポッドスケーラブルユニットです。
レール対 ToR。AI ファブリックはどちらのレイアウトを用いるべきですか。
レールレイアウトは各 GPU ランクをネットワークプレーンに整合させ、同一レールのピアが leaf を共有するため、集合通信に最小のホップ数を与えます。top-of-rack（ToR）レイアウトはサーバー整合です。サーバー内のすべての NIC が同じラックスイッチに着地するため配線は簡素ですが、異なるラックにある同一ランクの GPU が同じ leaf 上に存在しないため、より多くの集合通信トラフィックを spine へ押し上げます。GPU トレーニングファブリックでは、AllReduce パターンをローカルに保つため、レール整合が標準です。
レール最適化ファブリックは何基の GPU までスケールしますか。
On radix-64 Broadcom Tomahawk 5 switches (51.2 Tbps, 64×800G), a 2-tier rail-optimized leaf-spine reaches about 2,048 GPUs at one 800G fabric port per GPU (1:1 non-blocking), and scales toward 8,000+ GPUs when 800G ports break out to multiple GPU NICs. Extending to a 3-stage Clos with a super-spine tier reaches 16,000+ GPUs in the reference designs, and up to about 65,536 GPUs at the fat-tree limit.
レール最適化ネットワークに InfiniBand は必要ですか。
いいえ。レール最適化ファブリックは標準的な Ethernet 上で動作します。OcNOS-DC は PFC と ECN を用いて RoCEv2 が必要とする無損失 Ethernet 基盤を提供するため、RDMA はレール全体で損失なく動作します。IP Infusion は Ultra Ethernet Consortium の貢献メンバーでもあり、OcNOS-DC は UEC 1.0 ファブリックプロファイルに追従しているため、UEC 対応 NIC の出荷に合わせて同じファブリックはそのまま発展します。プロファイルへの整合は認証の主張ではありません。
OcNOS-DC はレール最適化ファブリックをどのように実装しますか。
OcNOS-DC は BGP-unnumbered の L3 ルーティングでアンダーレイを構築し、PFC と ECN によってすべてのレール leaf を RoCEv2 向けに無損失とし、Dynamic Load Balancing（DLB）でエレファントフローを分散させ、クローズドループチューニングのために gNMI/OpenConfig テレメトリをストリーミングします。Edgecore AIS800-64D や UfiSpace S9321-64E のような HCL 掲載の Tomahawk 5 ハードウェア上で動作します。1 つの IP Infusion 契約が OcNOS-DC ソフトウェアと検証済みスイッチハードウェアを、1 つの TAC と 1 つの SLA でカバーします。
